Снятие

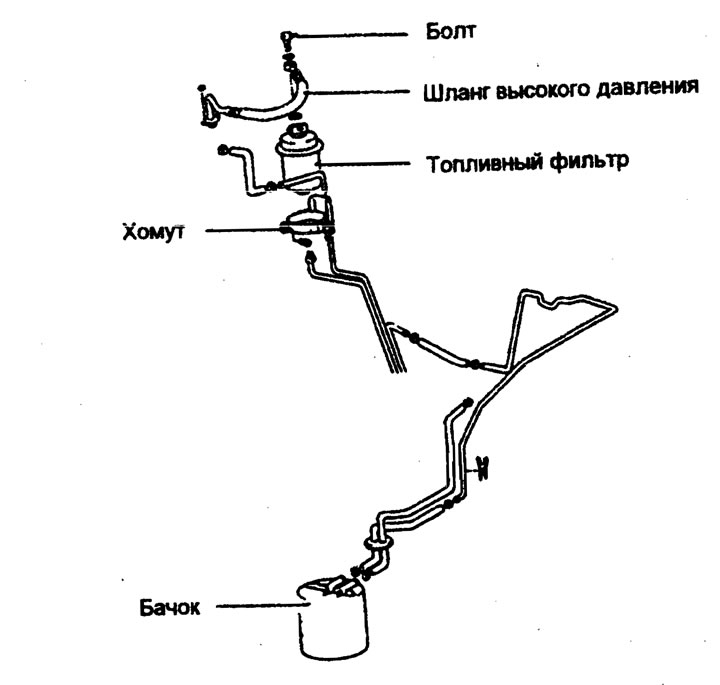

1. Отсоедините верхний болт и снимите шланг высокого давления.
Предупреждение:
- 1) Не забудьте уменьшить давление перед отсоединением топливной магистрали, т.к. в противном случае топливо выльется наружу.
- 2) Закройте соединения магистрали ветошью, чтобы предотвратить разбрызгивание топлива.
2. Снимите нижний болт, поддерживая узел топливного фильтра.
3. Удалите болты топливного фильтра, затем вытащите фильтр из хомута.
4. Снимите возвратный шланг и магистраль.
5. Снимите шланг отбора паров топлива и магистраль.
Проверка
1. Проверьте повреждения, деформации и засорения шлангов и магистралей.
2. Проверьте засорение бачка, отбора паров топлива.
3. Проверьте засорения и повреждения топливного фильтра. Если найдена неисправность, при необходимости отремонтируйте или замените детали.
Установка

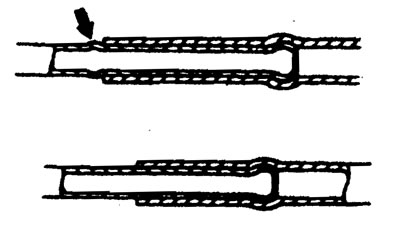

1. Установите испарительный и возвратный шланги, если топливная трубка имеет утолщение, надежно подсоедините шланг к трубке, как показано на рисунке.
Если топливная трубка не имеет утолщения, надежно подсоедините шланг к трубке.
2. Установите топливный фильтр и затяните его хомут.
3. Вставьте главную магистраль в фильтр и затяните болты. Установите все хомуты.
