![](https://www.hyundaibook.ru/img/elantra/0878.jpg)

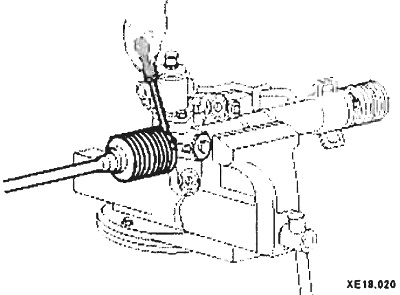

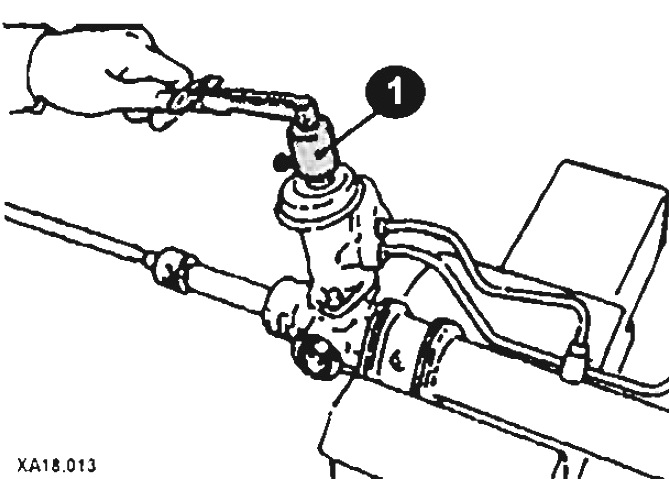

Проверьте момент прокрутки при помощи динамометрического ключа (1), вращайте шестерню реечного рулевого механизма в пределах одного оборота в течение 4-6 секунд.
![](https://www.hyundaibook.ru/img/elantra/0879.jpg)
Номинальная величина 0,6-1,3 Нм.
Измерьте момент прокрутки шестерни при полном ходе рейки рулевого механизма.
Если измеренная величина не соответствует номинальной, отрегулируйте прижатие крышки упора рейки и затем снова проверьте момент прокрутки ведущей шестерни.
Если не удается отрегулировать величину момента прокрутки, разберите или замените рулевой механизм в сборе.
Разборка

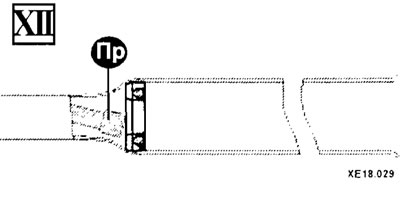

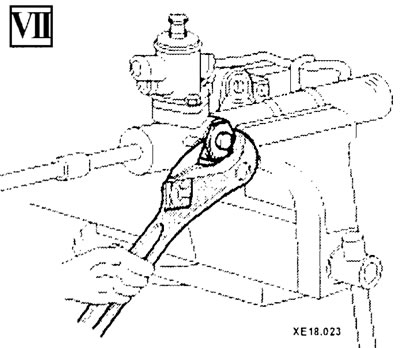

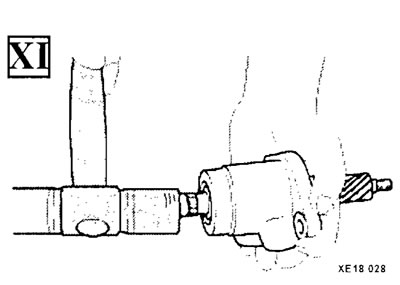

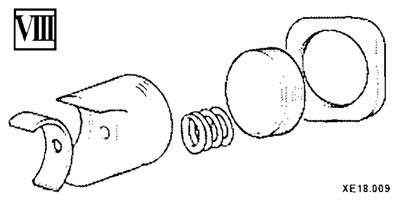

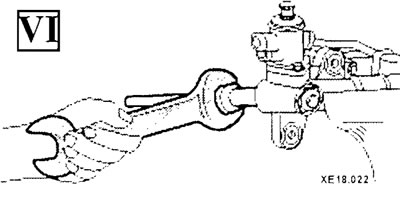

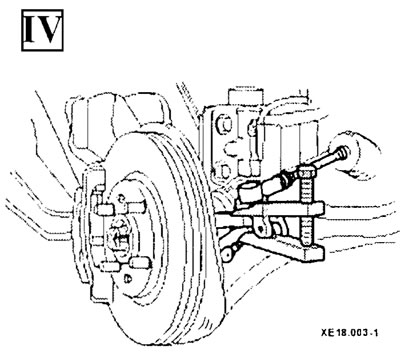

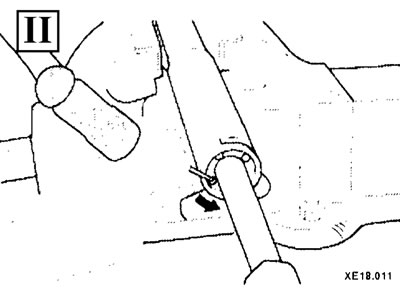

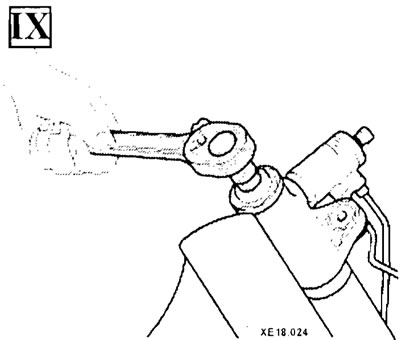

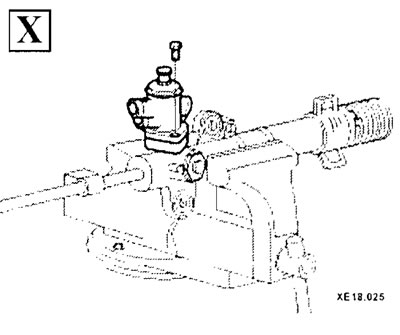

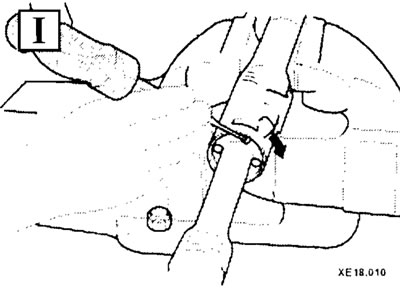

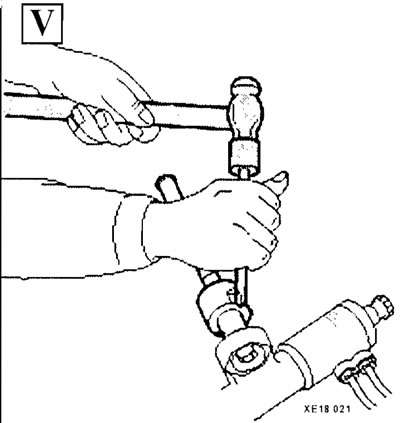

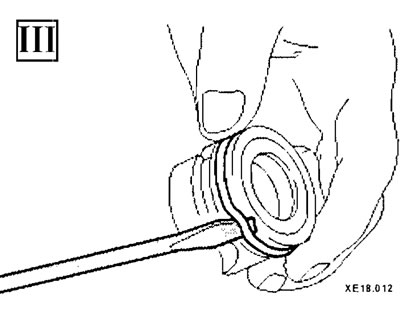

Последовательно выполните операции с I по XII.
![](https://www.hyundaibook.ru/img/elantra/0880.jpg)
![](https://www.hyundaibook.ru/img/elantra/0881.jpg)
![](https://www.hyundaibook.ru/img/elantra/0882.jpg)
![](https://www.hyundaibook.ru/img/elantra/0883.jpg)
![](https://www.hyundaibook.ru/img/elantra/0884.jpg)
![](https://www.hyundaibook.ru/img/elantra/0885.jpg)
![](https://www.hyundaibook.ru/img/elantra/0886.jpg)
![](https://www.hyundaibook.ru/img/elantra/0887.jpg)
![](https://www.hyundaibook.ru/img/elantra/0888.jpg)
![](https://www.hyundaibook.ru/img/elantra/0889.jpg)
![](https://www.hyundaibook.ru/img/elantra/0890.jpg)
![](https://www.hyundaibook.ru/img/elantra/0891.jpg)
Сборка
При сборке рулевого механизма учитывайте следующее:
Отрегулируйте момент прокрутки ведущей шестерни, для чего закрепите рулевой механизм в тисках.
Установив рейку в центральное положение, затяните крышку упора рейки.

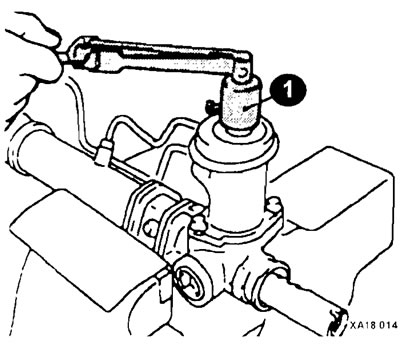

В нейтральном положении поверните шестерню динамометрическим ключом (1) по часовой стрелке на один оборот за 4-6 секунд. Отверните крышку упора рейки на 30-60° и отрегулируйте момент прокрутки до номинальной величины.
![](https://www.hyundaibook.ru/img/elantra/0892.jpg)
Используя динамометрический ключ, поверните шестерню на один оборот за 4-6 секунд и проверьте величину момента прокрутки, которая должна составлять 0,6-1,3 Нм.
После окончания регулировки заверните контргайку крышки упора рейки.

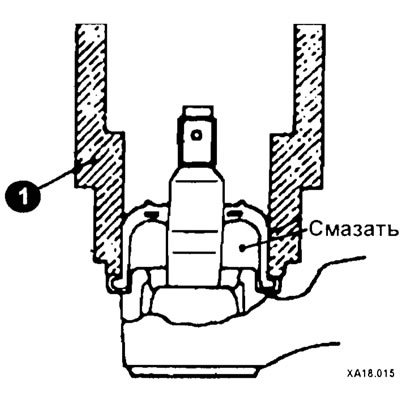

Заполните внутреннюю полость защитного чехла смазкой и смажьте уплотнительную кромку защитного чехла герметиком. Используя специальный инструмент (1), установите защитный чехол на палец шарового соединения наконечника рулевой тяги.
![](https://www.hyundaibook.ru/img/elantra/0893.jpg)
