1. С помощью скребка удалите остатки прокладки с поверхности блока цилиндров.
2. Очистите блок цилиндров с помощью мягкой щетки и растворителя.

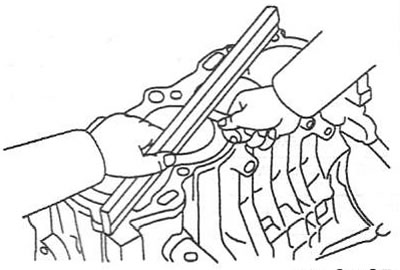

3. С помощью металлической линейки и комплекта плоских щупов измерьте отклонение от плоскости поверхности блока цилиндров. Номинальное значение: менее 0,05 мм.
4. Проверьте отсутствие вертикальных царапин зеркала цилиндра. Если имеются глубокие царапины, замените блок цилиндров.

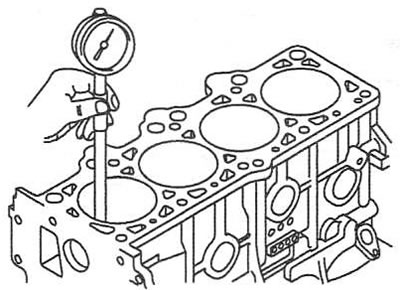

5. Нутромером измерьте диаметр цилиндра на трех уровнях в продольном и поперечном направлениях.
Номинальное значение:
- 76,50-76,53 мм (1,6 л);
- 75,50-75,53 мм (1,4 л).
6. Проверьте соответствие маркировки размера цилиндра и измеренного значения.
Маркировка размерной группы диаметра цилиндра
| Маркировка размерной группы | Диаметр цилиндра, мм | Толщина вкладыша, мм |
| 1,4л | 1,6л | |
| А | 75,50-75,51 | 76,50-76,51 |
| В | 75,51-75,52 | 76,51-76,52 |
| С | 75,52-75,53 | 76,52-76,53 |

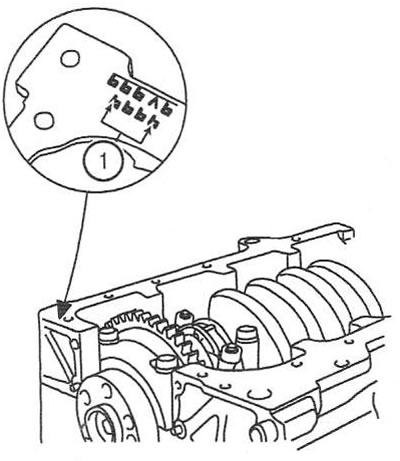

1. Буквенная маркировка размерных групп диаметра цилиндров

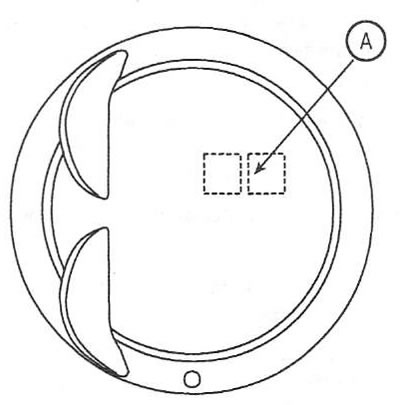

7. Проверьте маркировку диаметра поршня (А) на днище поршня.
Маркировка размерной группы диаметра поршня
| Маркировка размерной группы | Наружный диаметр поршня, мм | Толщина вкладыша, мм |
| 1,4л | 1,6л | |
| А | 75,47-75,48 | 76,47-76,48 |
| В | 75,48-75,49 | 76,48-76,49 |
| С | 75,49-75,50 | 76,49-76,50 |
8. Подберите поршни так, чтобы зазор между поршнем и цилиндром соответствовал номинальному значению. Номинальное значение: 0,02-0,04 мм.
Расточка блока цилиндров
9. Проверьте блок цилиндров на отсутствие трещин, следов коррозии и других дефектов. В противном случае замените блок цилиндров.
10. При наличии овальности, недопустимой конусности или износа цилиндры необходимо расточить с последующим хонингованием зеркала. Расточка блока должна быть выполнена согласно диаметру ремонтных поршней и для всех цилиндров.
Примечание: поршни поставляются двух ремонтных размеров: 0,25 мм и 0,5 мм.
11. Перед расточкой блока обеспечьте требуемый зазор между поршнем и цилиндром и убедитесь, что все поршни одного ремонтного размера. Номинальное значение зазора: 0,02-0,04 мм.
