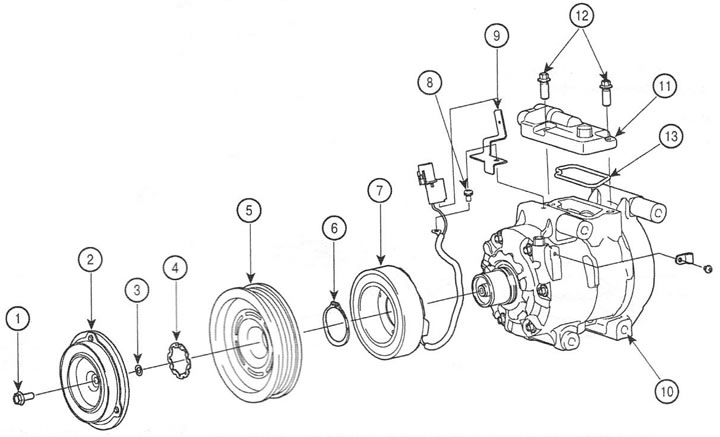

1. Винт; 2. Диск якоря; 3. Шайба; 4. Крепежное кольцо; 5. Шкив; 6. Стопорное кольцо; 7. Электромагнитная муфта; 8. Винт; 9. Кронштейн; 10. Компрессор; 11. Коллектор; 12. Винт; 13. Прокладка
Снятие
1. Запустите двигатель и дайте ему поработать на холостом ходу в течение нескольких минут.
2. Остановите двигатель и отсоедините провод от отрицательной клеммы АКБ.
3. Удалите хладагент из кондиционера.
4. Снимите ремень привода компрессора.

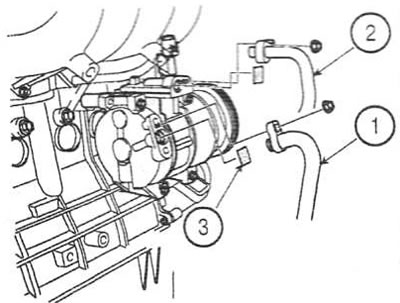

5. Открутите гайки и отсоедините питающую (1) и напорную (2) трубки от компрессора. Заглушите каналы компрессора заглушками (3).

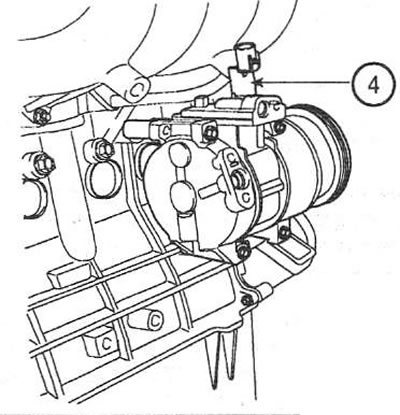

6. Отсоедините разъем электромагнитной муфты (4).
7. Открутите винты и снимите компрессор.

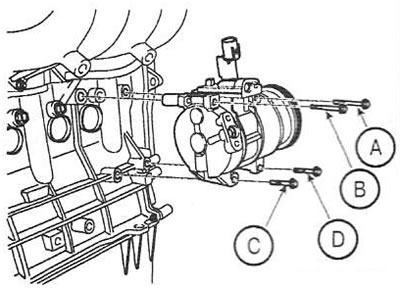

8. Установите компрессор и затяните крепежные винты в последовательности A→B→C→D.
| Винт | Длина винта, мм | |
| Бензиновый двигатель | Дизельный двигатель | |
| А | 132 | 109 |
| В | 132 | 100 |
| С | 100 | 100 |
| D | 100 | 100 |
Установка
9. Дальнейшая установка выполняется в порядке, обратном снятию.
