Снятие, установка и проверка датчика давления хладагента

Снятие

1. Отсоедините провод от отрицательной клеммы АКБ.

2. Удалите хладагент из кондиционера.

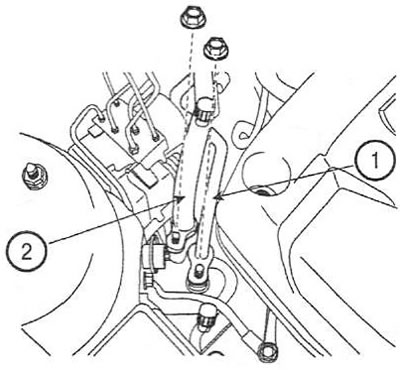

3. Отсоедините напорную (1) и питающую (2) трубки. Момент затяжки гаек: 8-12 Нм.

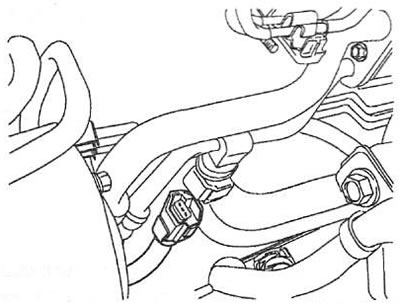

4. Отсоедините разъем датчика.

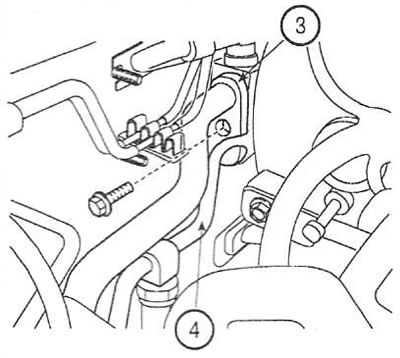

5. Открутите винт и отсоедините трубки (3 и 4) от расширительного клапана.

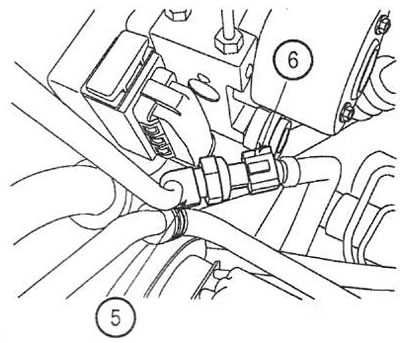

6. Удерживая фитинг (5), открутите датчик давления хладагента (И). Момент затяжки: 10-12 Нм.

Установка

7. Установка выполняется в порядке, обратном снятию.

Проверка

8. Манометром измерьте давление «Р» в контуре высокого давления.

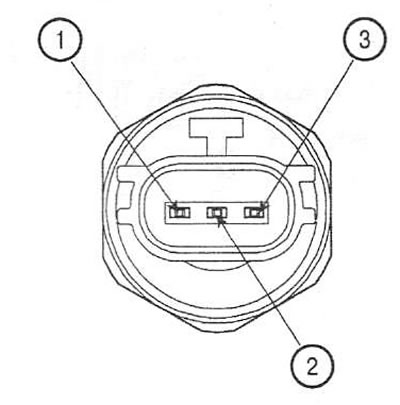

9. Рассчитайте выходное напряжение «VB» датчика и сравните его с измеренным между контактами 1 и 2 напряжением. Если измеренное значение отличается от расчетного, замените датчик.

VB = V_{питания} * (0,00141748 * Р + 0,037081095)

Где: Р - давление в кПа

Давление, PSI	Давление, кПа	Напряжение, В
14,7	101,35	0,5
100	689,5	1,25
200	1379	2,13
300	2068,5	3,00
470	3240,5	4,50

470*

Примечание: 1 PSI (фунт * кв. дюйм) = 6894,8 Па = 6, 8948 кПа ≈ 0,068948 бар.
