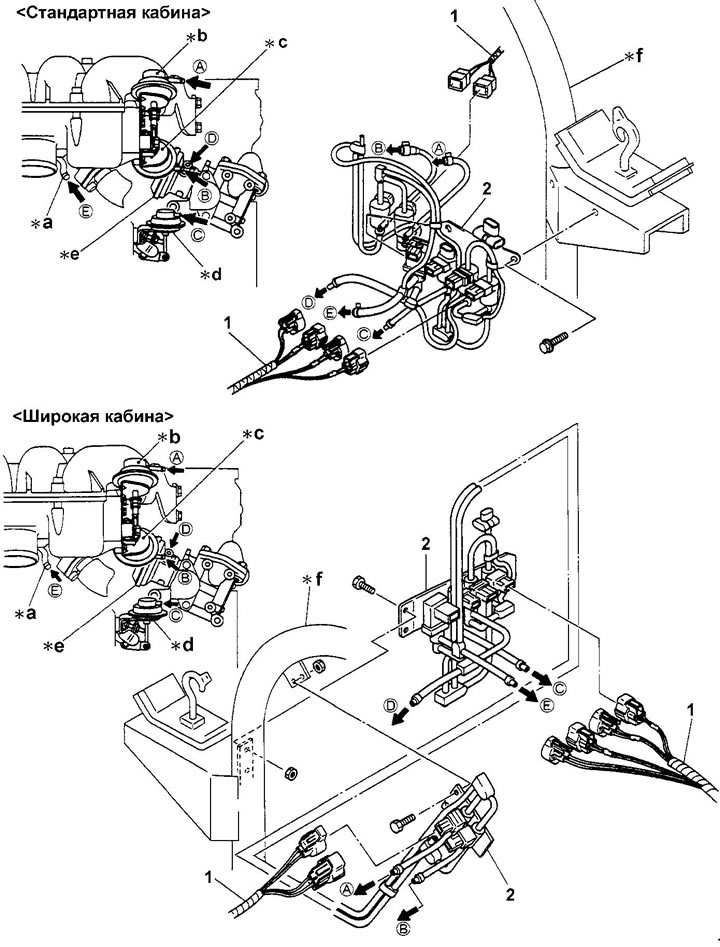

Система рециркуляции отработавших газов (модели выпуска с 1995 года). 1 - жгут проводов, 2 - электропневмоклапаны в сборе, *а - впускной коллектор, *b - привод №2, *с - привод №1, *d - привод системы увеличения частоты вращения холостого хода, *е - клапан системы рециркуляции ОГ в сборе, *f - задняя установочная стойка.
Система рециркуляции отработавших газов (модели выпуска с 1997 года). 1 - жгут проводов №1, 2 - жгут проводов №2, 3 - электропневмоклапаны в сборе, *а - впускной коллектор, *b - привод №2, *с - привод №1, *d - привод системы повышения частоты вращения холостого хода, *е - клапан системы рециркуляции ОГ в сборе, *f - задняя установочная стойка, *d - вакуумная камера.

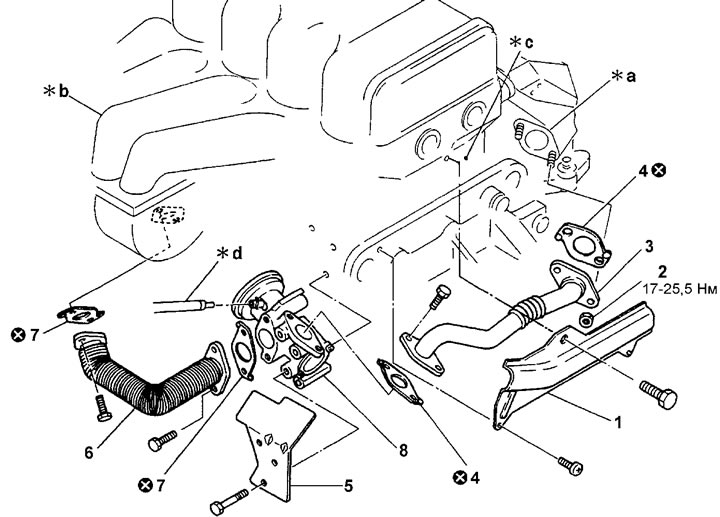

Снятие и установка клапана системы рециркуляции ОГ. 1, 5 - теплозащитный экран, 2 - гайка, 3, 6 - трубка системы рециркуляции ОГ, 4, 7 - прокладка, 8 - клапан системы рециркуляции ОГ, *а - выпускной коллектор, *b - впускной коллектор, *с - блок цилиндров, *d - вакуумный шланг.
