Заміна облицювання дверей
Примітка:
Щоб уникнути пошкодження облицювання під час роботи викруткою з плоским жалом як важелем, обмотайте викрутку ізоляційною стрічкою. Обклейте також сусідні частини, які потребують захисту.
Для захисту рук від травм надягніть рукавички.
1. Зніміть внутрішній кутовий сектор (А) дверей за допомогою викрутки або спеціального знімача.
2. Від'єднайте гніздо високої частоти динаміка.
3. Відкрутіть гвинти кріплення та зніміть корпус внутрішньої ручки дверей.

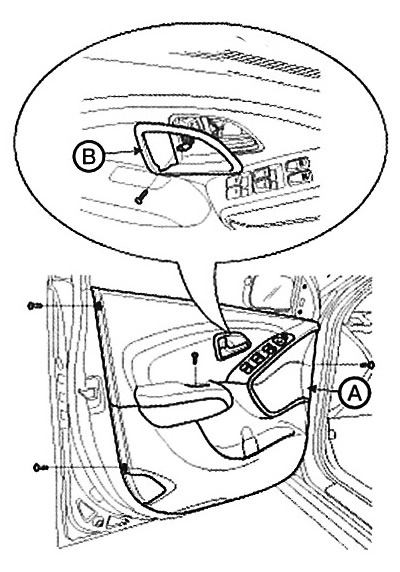

4. Відкрутіть гвинти кріплення та зніміть облицювання дверей (А).

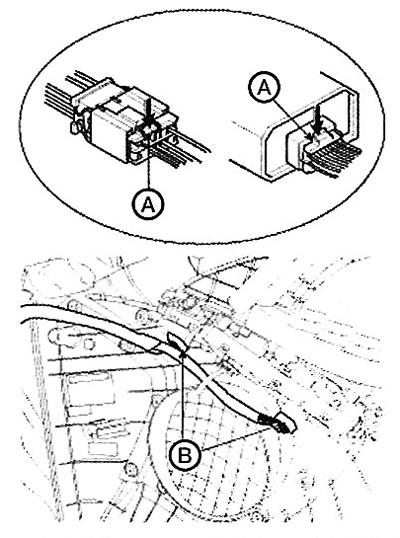

5. Натисніть на стопорний штифт (А) та від'єднайте роз'єм (В).
6. Установка проводиться у 8 зворотному порядку.
Примітка:
Перевірте правильність підключення роз'єму та надійність підключення всіх штоків.
Переконайтеся в правильності замикання/відмикання та відкривання/зачинення дверей.
Замініть усі пошкоджені фіксатори.
Заміна внутрішньої ручки
1. Зніміть облицювання дверей.
2. Зніміть дверцята (А).

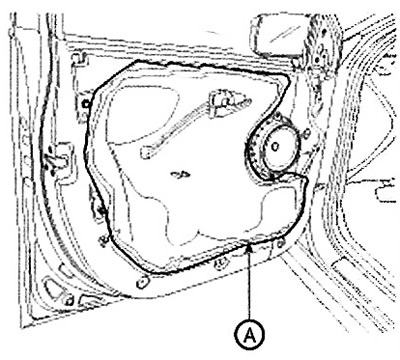

Примітка: Замініть пошкоджену прокладку.
Стаття запозичена з інтернет-ресурсу: HyundaiBook

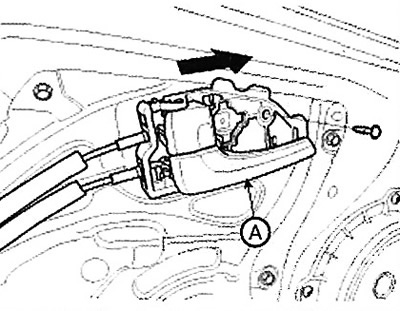

3. Викрутіть гвинти кріплення та зніміть внутрішню ручку (А).

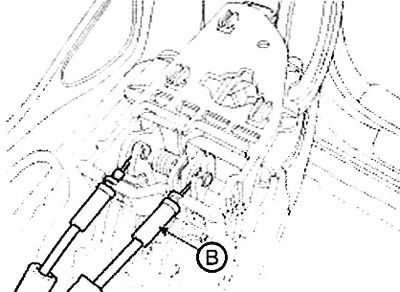

4. Від'єднайте трос внутрішньої ручки.
5. Установка проводиться у зворотному порядку.
Примітка:
Переконайтеся в правильності замикання/відмикання та відкривання/зачинення дверей.
Замініть усі пошкоджені фіксатори.
Заміна скла
1. Зніміть облицювання дверей.
2. Зніміть дверцята.
3. Зніміть кришку з монтажного отвору скла.
Увага! Намагайтеся не впустити скло і не подряпати його поверхню.
4. Акуратно переміщуйте скло (В) до появи болтів, а потім відверніть їх. Вийміть скло з напрямної та з віконного отвору.
Примітка: Момент затягування: 6,9 – 10,8 Нм.
5. Установка проводиться у зворотному порядку.
Примітка:
Переконайтеся, що скло рухається вгору-вниз без заїдання.
У разі потреби відрегулюйте положення скла.
Замініть пошкоджені фіксатори.
Переконайтеся в правильності замикання/відмикання та відкривання/зачинення дверей.
Заміна динаміка
1. Зніміть облицювання дверей.
2. Зніміть дверцята.

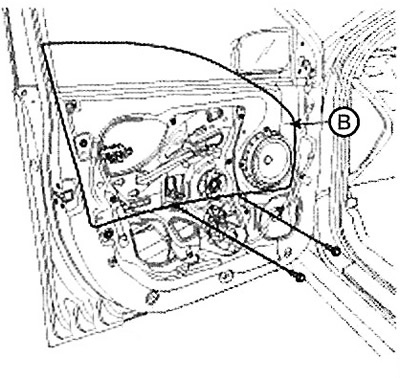

3. Відкрутіть болти кріплення та зніміть динамік (B).

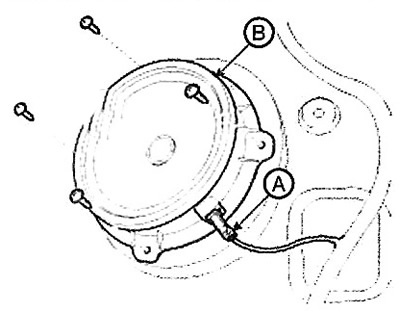

4. Від'єднайте роз'єм (А) динаміка.
5. Установка проводиться у зворотному порядку.
Примітка:
Зафіксуйте динамік гвинтами для листового металу.
Замініть пошкоджені фіксатори.
Переконайтеся в правильності замикання/відмикання та відкривання/зачинення дверей.
Перевірте правильність підключення роз'єму та надійність приєднання всіх штоків.
Заміна електромотора склопідйомника
1. Зніміть облицювання дверей.
2. Зніміть дверцята.
3. Від'єднайте гніздо (А), а потім відкрутіть гвинти.

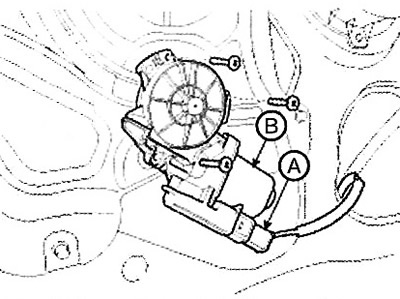

4. Зніміть електродвигун (В) склопідйомника.
5. Установка проводиться у зворотному порядку.
Примітка:
На частини і пружини, що обертаються, необхідно нанести мастило.
Переконайтеся, що скло рухається вгору-вниз без заїдання.
Замініть пошкоджені фіксатори.
Переконайтеся в правильності замикання/відмикання та відкривання/зачинення дверей.
Заміна дверного модуля
1. Зніміть такі частини:
A. Облицювання дверей.
B. Прокладання дверей.
C. Скло.
D. Зовнішня ручка.

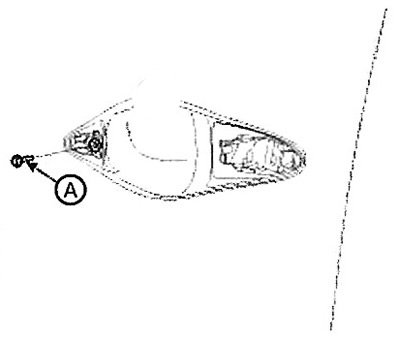

2. Викрутіть гвинт (А) кріплення основи зовнішньої ручки.

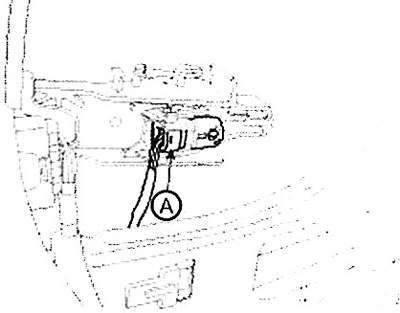

3. Від'єднайте роз'єм (А) зовнішньої ручки.
4. Послабте болти кріплення модуля.

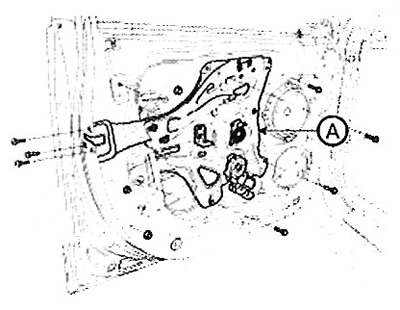

5. Послабте гайки кріплення замка та зніміть модуль (А).
Примітка: Момент затягування: 6,9 – 10,8 Нм.

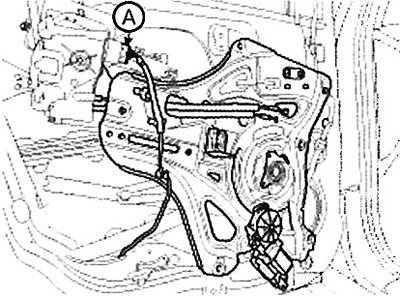

6. Від'єднайте роз'єм (А) та фіксатор.
7. Установка проводиться у зворотному порядку.
Примітка:
Частини, що встановлюються, необхідно добре змастити.
Перевірте правильність підключення роз'єму та надійність приєднання всіх штоків.
Переконайтеся в правильності замикання/відмикання та відкривання/зачинення дверей.
Замініть пошкоджені фіксатори.
Заміна зовнішньої ручки
1. Зніміть кришку, відкрутіть болт.

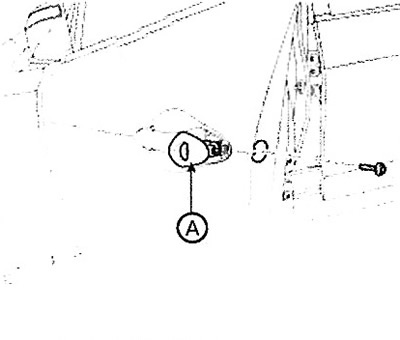

2. Зніміть кришку зовнішньої ручки (А).
Примітка: Момент затягування: 6,9 – 10,8 Нм.

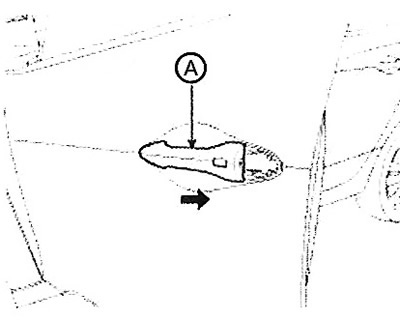

3. Зніміть зовнішню ручку (А), пересунувши її назад.

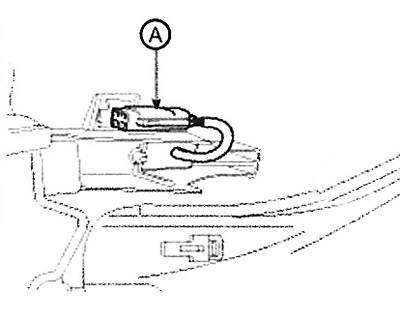

4. Від'єднайте роз'єм (А) зовнішньої ручки.
5. Установка проводиться у порядку, зворотному порядку зняття.
Примітка: Переконайтеся, що дверцята/відчинення зачиняються/зачиняються.
