Kreslenie. 2,170. Komponenty termostatu
Odstránenie
Vypúšťajte chladiacu kvapalinu, kým hladina nebude pod termostatom.
Odstráňte prívodné potrubie chladiacej kvapaliny a tesnenie.
Odstráňte termostat.
Vyšetrenie

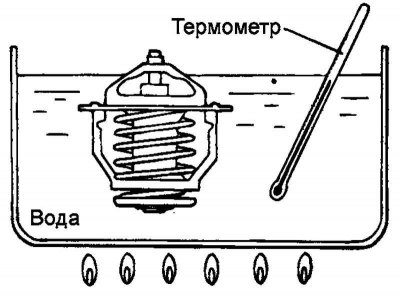

Kreslenie. 2,171. Ponorenie termostatu do vodného kúpeľa
Umiestnite termostat do horúcej chladiacej kvapaliny alebo vody a skontrolujte, či otváracia teplota ventilu termostatu zodpovedá nominálnej hodnote. V prípade potreby vymeňte (obr. 2.171).
Teplota otvorenia ventilu: 82°C.
Teplota úplného otvorenia ventilu: 95°C.
Zdvih ventilu (úplne otvorený): 8,5 mm.
Inštalácia
Skontrolujte, či je príruba ventilu termostatu správne nasadená v telese termostatu. Ak je termostat nesprávne nainštalovaný, jeho spodná časť sa bude dotýkať rebra vo vnútri prívodného potrubia, čo povedie k poruche termostatu.

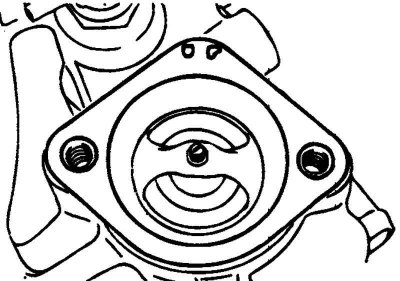

Kreslenie. 2,172. Pripevnenie výstupného potrubia
Nainštalujte výstupné potrubie s novým tesnením (obr. 2.172).
Uťahovací moment upevňovacích skrutiek prívodného potrubia: 10–15 Nm.
Naplňte systém čerstvou chladiacou kvapalinou.
