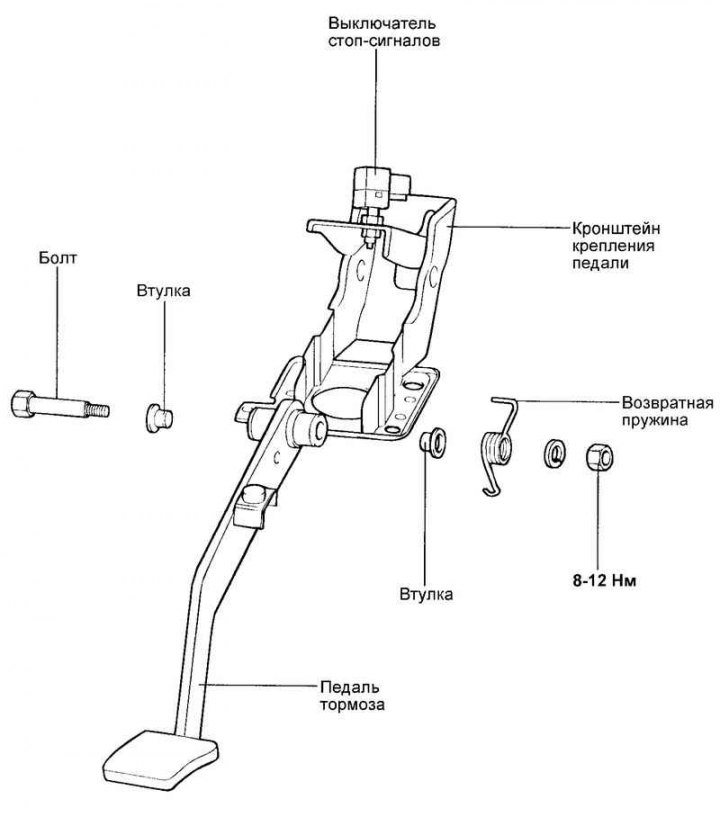

Цртање. 6.15. Педала кочнице
Уклањање
Уклоните прекидач кочионог светла.
Уклоните клин и извадите клин шипке.

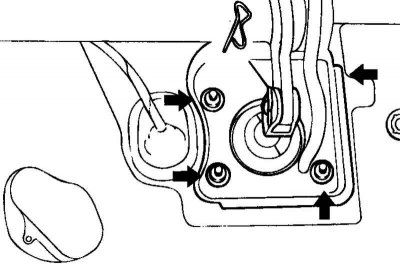

Цртање. 6.16. Матице за причвршћивање носача педале кочнице
Одврните матице које причвршћују држач педале кочнице (слика 6.16).
Уклоните држач заједно са педалом кочнице.
Испитивање
Процените степен истрошености чаура педала.
Уверите се да педала није деформисана.
Проверите повратну опругу.
Проверите прекидач кочионог светла.

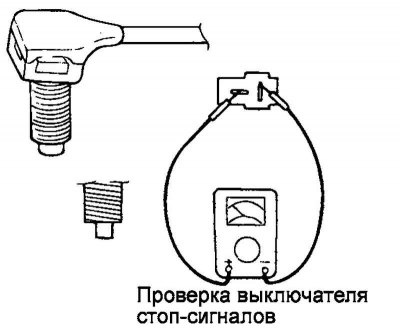

Цртање. 6.17. Мерење отпора између терминала прекидача
Помоћу омметра измерите отпор између прикључака прекидача (слика 6.17).
Ако када се притисне прекидач, коло је отворено (бесконачно велики отпор), а када је потисник отпуштен постоји (нулти отпор) - прекидач је нормалан.
Инсталација
Инсталација се врши обрнутим редоследом.
Напомена. Не заборавите да причврстите прст наушнице помоћу шлепера.
Затегните матице за причвршћивање држача педале на наведени обртни момент од 13–16 Нм.
Подесите висину педале и слободан ход.
Инсталирајте прекидач кочионог светла.
