Цртање. 6.66. Електронска контролна јединица ABS
Уклањање

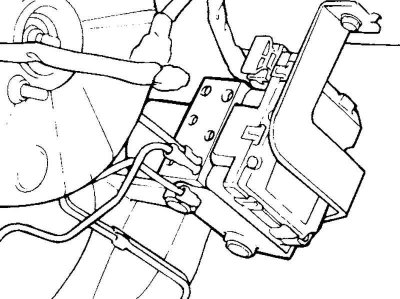

Цртање. 6.67. Хидрауличне кочионе цеви ABS
Одвојите кочионе цеви од хидрауличке јединице ABS (Сл. 6.67).

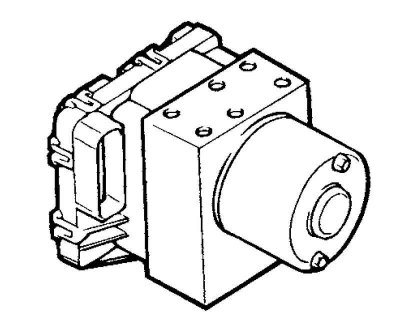

Цртање. 6.68. Хидраулични блок склоп
Одврните вијак који причвршћује хидрауличну јединицу и електронску контролну јединицу ABS (HESU), затим уклоните склоп (слика 6.68).

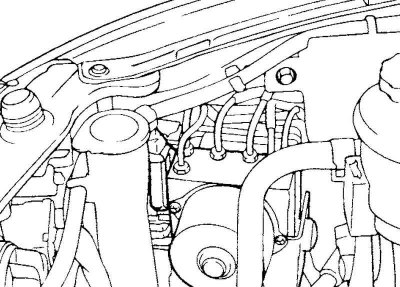

Цртање. 6.69. Прикључци електронске контролне јединице ABS
Одвојите конекторе електронске контролне јединице ABS (слика 6.69).
Пажња! Никада не покушавајте да раставите склоп хидрауличке јединице и електронске контролне јединице ABS (HESU).
Пажња! Управљачка јединица се мора носити и чувати у усправном положају са зачепљеним отворима. Не испуштајте кочиону течност из блока.
Инсталација
Инсталација се врши обрнутим редоследом од уклањања.
Затегните завртње и навртке који причвршћују контролну јединицу и кочионе цеви на наведени обртни момент.
Момент затезања завртња за причвршћивање: 8–10 Нм, цевне матице: 13–17 Нм.
