Rajz. 2.161. A hűtőventilátor motor alkatrészei
Eltávolítás
Csatlakoztassa le az akkumulátort.
Válassza le a ventilátormotor csatlakozóit, és engedje el a vezetékeket a terelőkapcsokról.
Automata sebességváltóval szerelt modellek: válassza le az automata sebességváltó folyadékhűtő tömlőit a terelőről.
Távolítsa el a terelőt rögzítő négy csavart.
Távolítsa el a terelőt az elektromos motorral együtt.
Távolítsa el a rögzítőgyűrűt és távolítsa el a ventilátort.

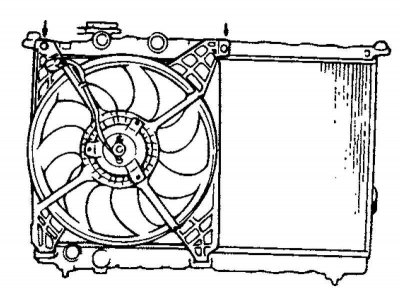

Rajz. 2.162. Radiátor ventilátor tartó
Csavarja ki az elektromos motort rögzítő három csavart, távolítsa el a villanymotort (2.162. ábra).
A hűtőventilátor motorjának ellenőrzése

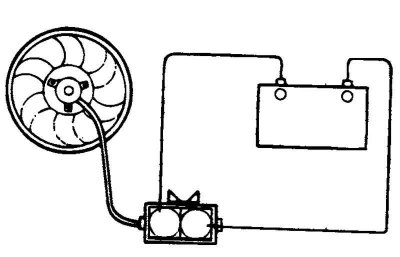

Rajz. 2.163. A hűtőventilátor működésének ellenőrzése
Ellenőrizze, hogy a hűtőventilátor forog-e, amikor az akkumulátor feszültsége van a motor kapcsaira (2.163. ábra).
Ellenőrizze, hogy az elektromos motor működése során nincs-e idegen zaj
A ventilátormotor relé ellenőrzése

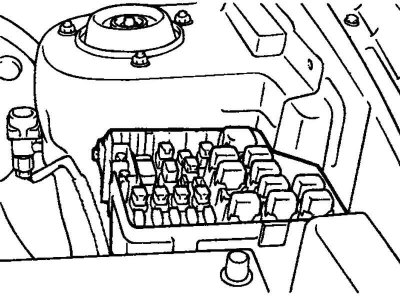

Rajz. 2.164. Ventilátor fordulatszám-szabályozó relé helye
Távolítsa el a ventilátor fordulatszám-szabályozó relét a motortérben lévő reléblokkról (2.164. ábra).

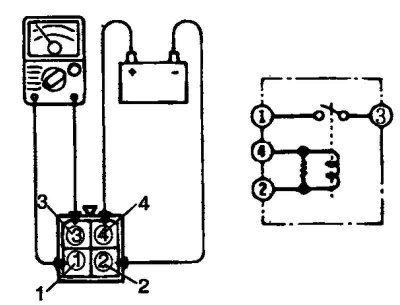

Rajz. 2.165. Ventilátor relé áramkör ellenőrzése
Ellenőrizze, hogy nincs-e szakadás a relé 2. és 4. kapcsa között. Ellenőrizze a relé áramköreit a szerint táblázat 2.8.
Telepítés
A beszerelés az eltávolítással fordított sorrendben történik.

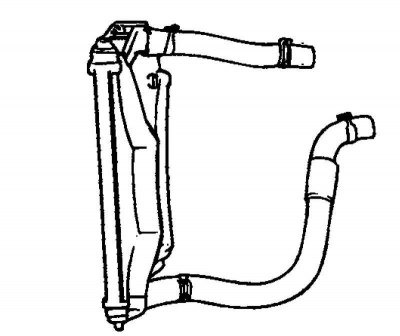

Rajz. 2.166. Ventilátor és radiátor szerelvény
Jegyzet. Beszereléskor ne engedje, hogy a ventilátor hozzáérjen a terelőhöz. A beszerelés után ellenőrizze a szerelvény működését (2.166. ábra).
