Зняцце абіўкі
Прыслабце шрубу мацавання ўнутранай ручкі дзвярэй і адлучыце яе.
Прыслабцеся шрубы мацавання бакавой панэлі дзвярэй.
З дапамогай здымніка зніміце бакавую панэль.

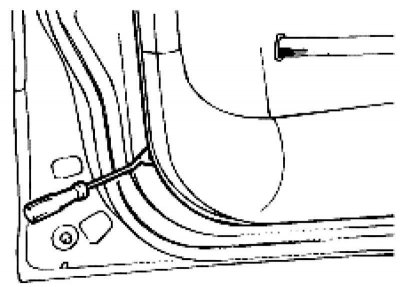

Мал. 8.16. Зняцце абіўкі дзвярэй
З дапамогай адвёрткі адлучыце абіўку перадпакояў дзверы (мал. 8.16).
Зняцце шкла і шклапад'ёмніка

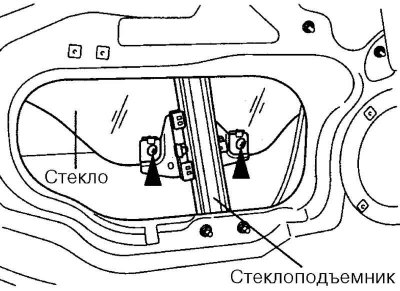

Мал. 8.17. Апусканне шкла
Націскам на перамыкач шклапад'ёмніка асцярожна апусціце шкло так, каб у праёме палукашка дзвярэй апынуліся 2 ніта мацавання шкла, і адкруціце ніты.

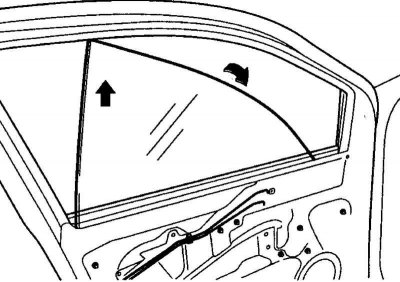

Мал. 8.18. Выманне шкла
Вывядзіце шкло з ушчыльняльніка і асцярожна выміце з праёму (мал. 8.18).

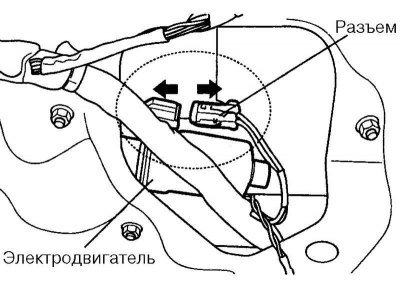

Мал. 8.19. Раз'ём электрарухавіка шклапад'ёмніка
Раз'яднайце раз'ём электрарухавіка шклапад'ёмніка (мал. 8.19).

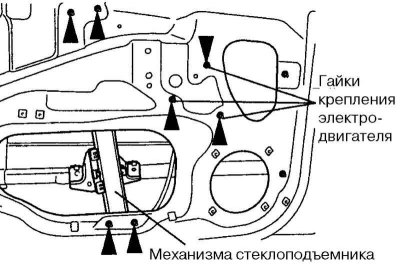

Мал. 8.20. Мацаванне шклапад'ёмніка
Зніміце шклопад'ёмнік у зборы, адкруціўшы гайкі мацавання механізму шклапад'ёмніка (4ЕА) і гайкі мацавання электрарухавіка (ЗЕА) (мал. 8.20).
Зніміце пярэдні жалабок, адкруціўшы гайкі мацавання (2ЕА).

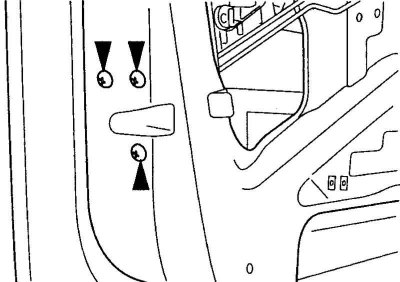

Мал. 8.21. Ніты мацавання замка
Адкруціце шрубы мацавання замка (мал. 8.21).
Зніміце мантажныя балты абмежавальніка адчынення перадпакояў дзверы (2EA).
Зніміце перадпакоі мантажныя ніты дзвярной завесы і адлучыце злучальнік.

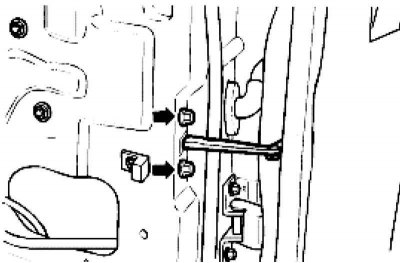

Мал. 8.22. Зняцце перадпакояў дзверы
Зніміце перадпакой дзверы (мал. 8.22).
Ўстаноўка
Устаноўка вырабляецца ў парадку, зваротным зняцці.
Зняцце і ўстаноўка вонкавага люстэрка задняга віду

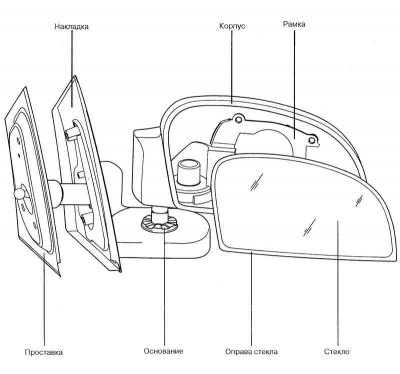

Мал. 8.23. Вонкавае люстэрка задняга віду
Зняцце

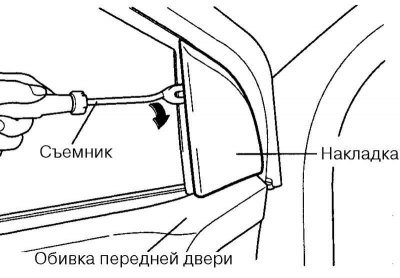

Мал. 8.24. Зняцце накладкі
Зніміце накладку (мал. 8.24).

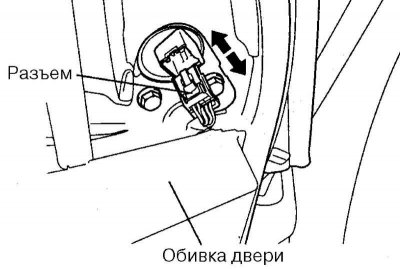

Мал. 8.25. Раз'ём правадоў
Раз'яднайце раз'ём правадоў (мал. 8.25).

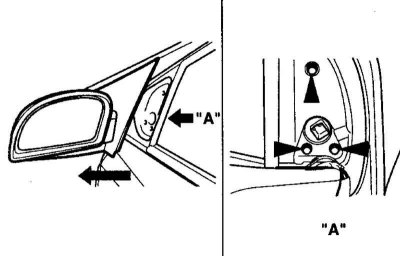

Мал. 8.26. Зняцце люстэрка
Зніміце вонкавае люстэрка задняга выгляду, адкруціўшы ніты мацавання (мал. 8.26).
Ўстаноўка
Устаноўка вырабляецца ў парадку, зваротным зняцці.
