Змест: Зняцце ⇓ Ўстаноўка ⇓
Зняцце

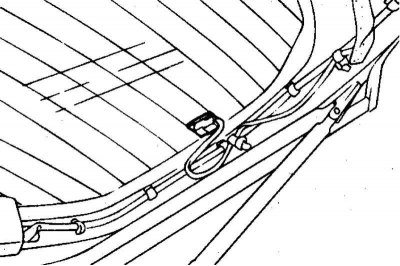

Мал. 8.4. Раз'ём правадоў элемента абагравання задняга шкла
Адлучыце раз'ём правадоў элемента абагравання задняга шкла (мал. 8.4).
Зніміце абліцоўванне дзвярэй задка.

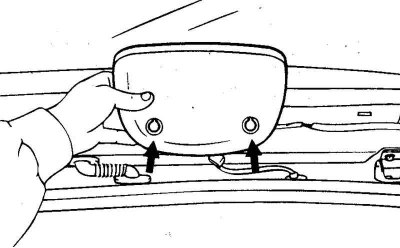

Мал. 8.5. Зняцце дадатковага стоп-сігналу
Зніміце дадатковы стоп-сігнал (мал. 8.5).

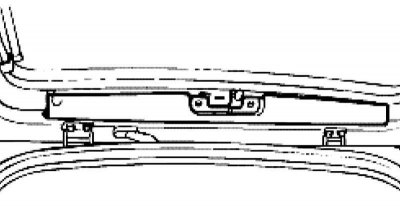

Мал. 8.6. Зняцце верхняй дэкаратыўнай накладкі
Зніміце верхнюю накладку з рамкі задніх дзвярэй (мал. 8.6).

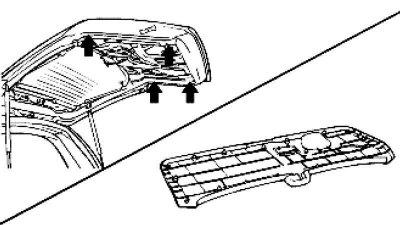

Мал. 8.7. Зняцце панэлі аздаблення дзвярэй
Адкруціце чатыры самонарезающихся шрубы і зніміце панэль аздаблення дзвярэй задка (мал. 8.7).

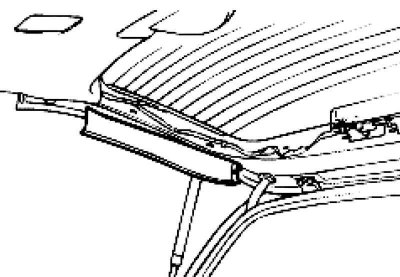

Мал. 8.8. Зняцце бакавой панэлі аздаблення дзвярэй задка
Зніміце бакавую дэкаратыўную панэль аздаблення дзвярэй задка (мал. 8.8).
Адкруціце чатыры гайкі і зніміце дэкаратыўную накладку дзвярэй задка.

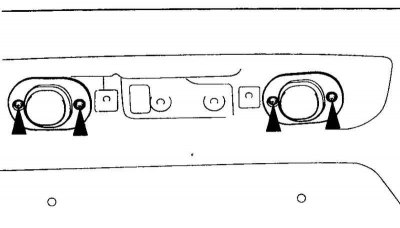

Мал. 8.9. Зняцце ліхтароў асвятлення нумарнога знака
Адкруціце чатыры вінты і зніміце ліхтары асвятлення нумарнога знака (мал. 8.9).

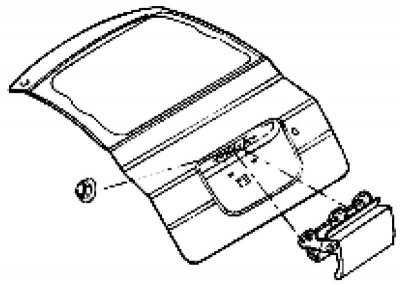

Мал. 8.10. Зняцце цэнтральнай кансолі дзверы задка
Пасля выдалення мантажных гаек (2EA) адлучыце стрыжань і зніміце цэнтральную кансоль дзвярэй задка (мал. 8.10).

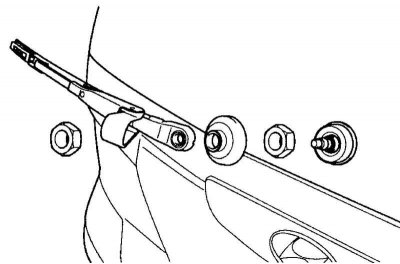

Мал. 8.11. Зняцце ачышчальніка задняга шкла
Зніміце цыліндр замка, вывярнуўшы мантажны ніт, і зніміце ачышчальнік задняга шкла (мал. 8.11).
Адлучыце раз'ём электрасілкавання электрарухавіка ачышчальніка задняга шкла.

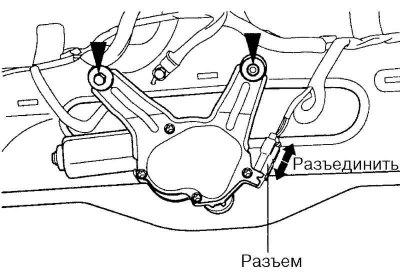

Мал. 8.12. Зняцце электрарухавіка ачышчальніка задняга шкла
Зніміце электрарухавік ачышчальніка задняга шкла пасля выдалення мантажнай гайкі (мал. 8.12).
Зніміце выканаўчыя механізмы рычагоў задняй дзверы, адлучыце раздымы і зніміце рычагі.

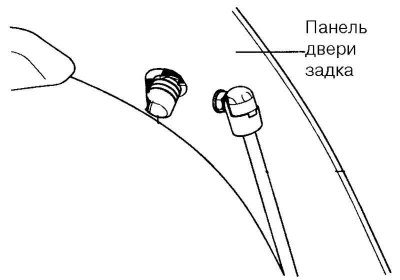

Мал. 8.13. Рычаг дзверы задка
Зніміце фіксатар дзвярэй задка.
Выміце пад'ёмную прынаду задняй дзверы з шаравога шарніра.
Зніміце дзверы задка пасля выдалення мантажных нітаў шарніра задняй дзверы.
Ўстаноўка
Устаноўка вырабляецца ў парадку, зваротным зняцці.
