Снятие

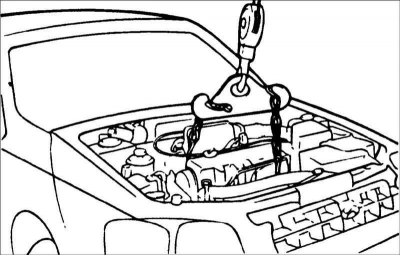

Закрепите захваты грузоподъемного механизма за проушины двигателя и поднимите так, чтобы вес двигателя воспринимался грузоподъемным механизмом.

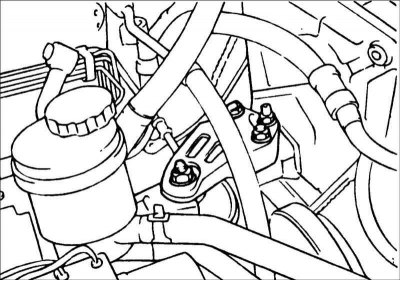

1. Выверните болты крепления опоры двигателя.
2. Снимите опору двигателя с двигателя.
3. На автомобилях с механической коробкой передач снимите рычаг переключения передач.
Материал републикован с веб-портала www.hyundaibook.ru
4. Выверните болт крепления коробки передач.

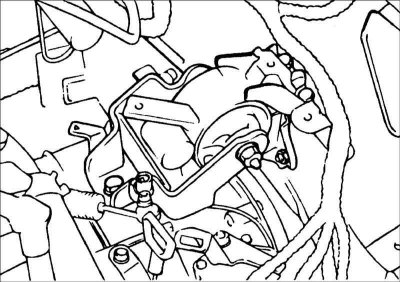

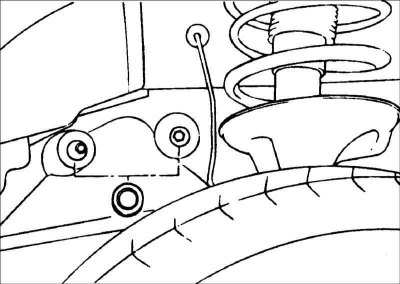

5. Снимите защиту арки правого колеса. Выверните болты крепления кронштейна коробки передач.
6. Снимите кронштейн коробки передач.

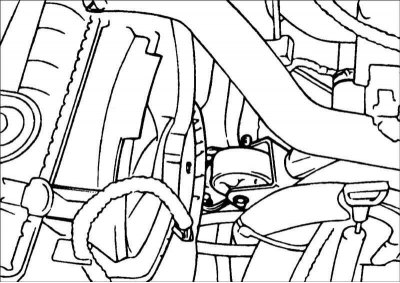

7. Выверните верхние и нижние болты крепления передней опоры двигателя. Снимите переднюю опору двигателя.

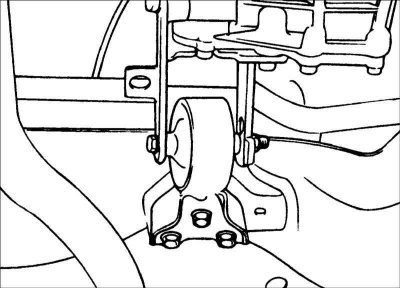

8. Выверните болт и снимите заднюю опору двигателя с нижней рамы.
Установка

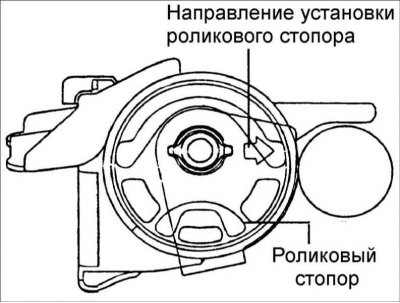

1. Проверьте, что роликовый стопор правильно установлен во втулку и не перемещается в ней.
2. Установите роликовый стопор.

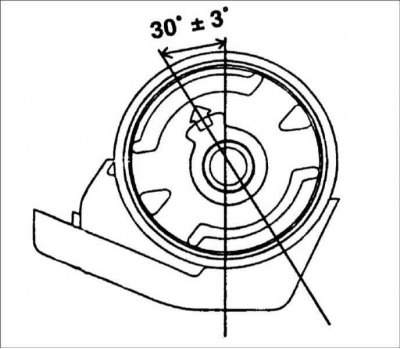

3. Установите под определенным углом переднюю опору двигателя.
- Автомобили с автоматической коробкой передач: 30±3°
- Автомобили с механической коробкой передач: 14±3°

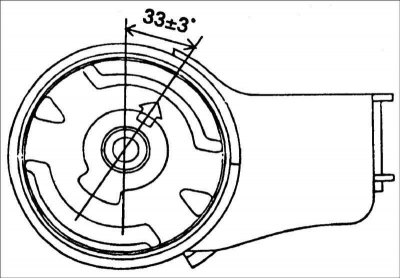

4. Установите под определенным углом заднюю опору двигателя.
- Автомобили с автоматической коробкой передач: 33±3°
- Автомобили с механической коробкой передач: 20±3°

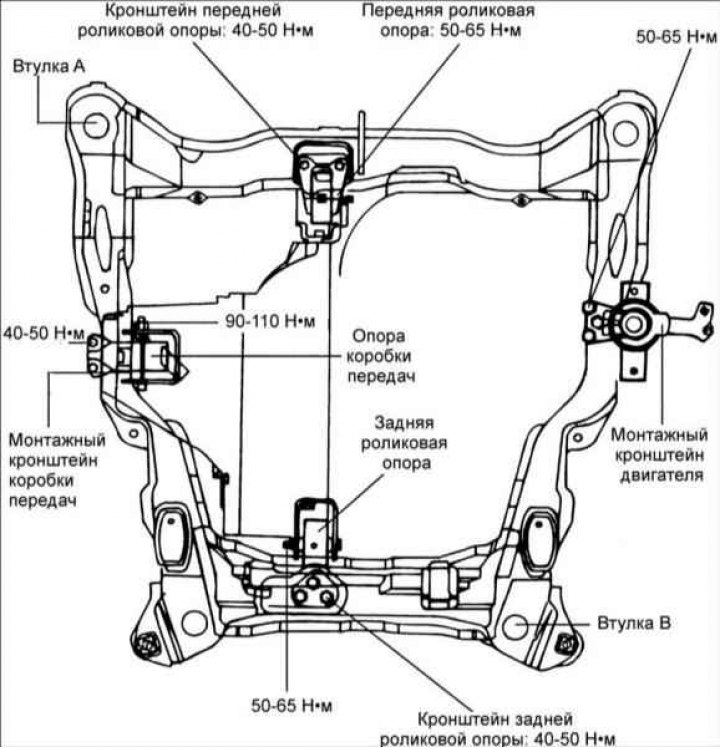

Установка втулки
- Передняя и задняя втулки подмоторной рамы должны быть строго ориентированы.
- Убедитесь, что установили втулки в правильном положении.

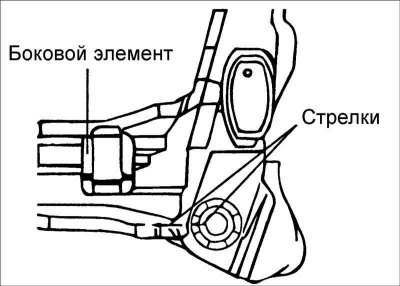

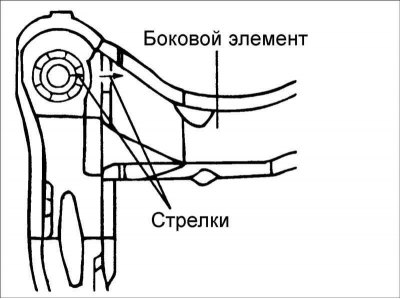

1. На верхней стороне передней и задней поперечин имеются 2 стрелки, определяющие положение втулок.
2. При установке втулок в гнезда поперечин совместите стрелки на втулках с направлением боковых элементов.
Внимание! Удостоверьтесь, что втулки установлены параллельно боковым элементам поперечины. Убедитесь, что направление установки втулок не отклоняется более, чем на ±3° от направления бокового элемента.
