Примечание
1) Если напряжение батареи низкое, коды диагностики неисправностей не смогут быть прочитаны. Проверьте напряжение батареи и ее состояние перед началом тестирования.
2) Коды диагностики стираются, если клеммы батареи или разъем ЕСМ были отсоединены. Не отсоединяйте батарею, пока коды диагностики неисправностей не будут полностью прочитаны.
Операции проверки (при использовании прибора HI-SCAN)
1. Выключите зажигание.

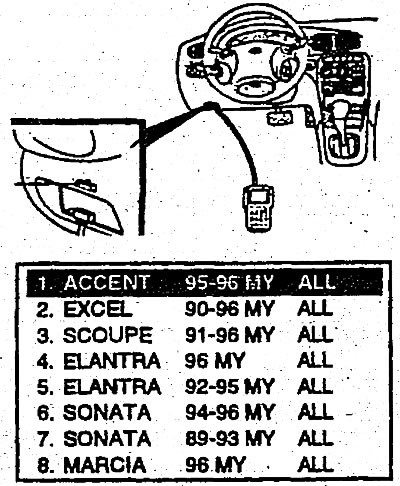

2. Подсоедините разъем HI-SCAN к соединителю для передачи данных, расположенному в коробке с плавкими предохранителями.
3. Поверните ключ зажигания в положение "ON" и нажмите клавишу "ON" на приборе HI-SCAN.
4. Код неисправности будет высвечен на дисплее HI-SCAN, как показано на рисунке.

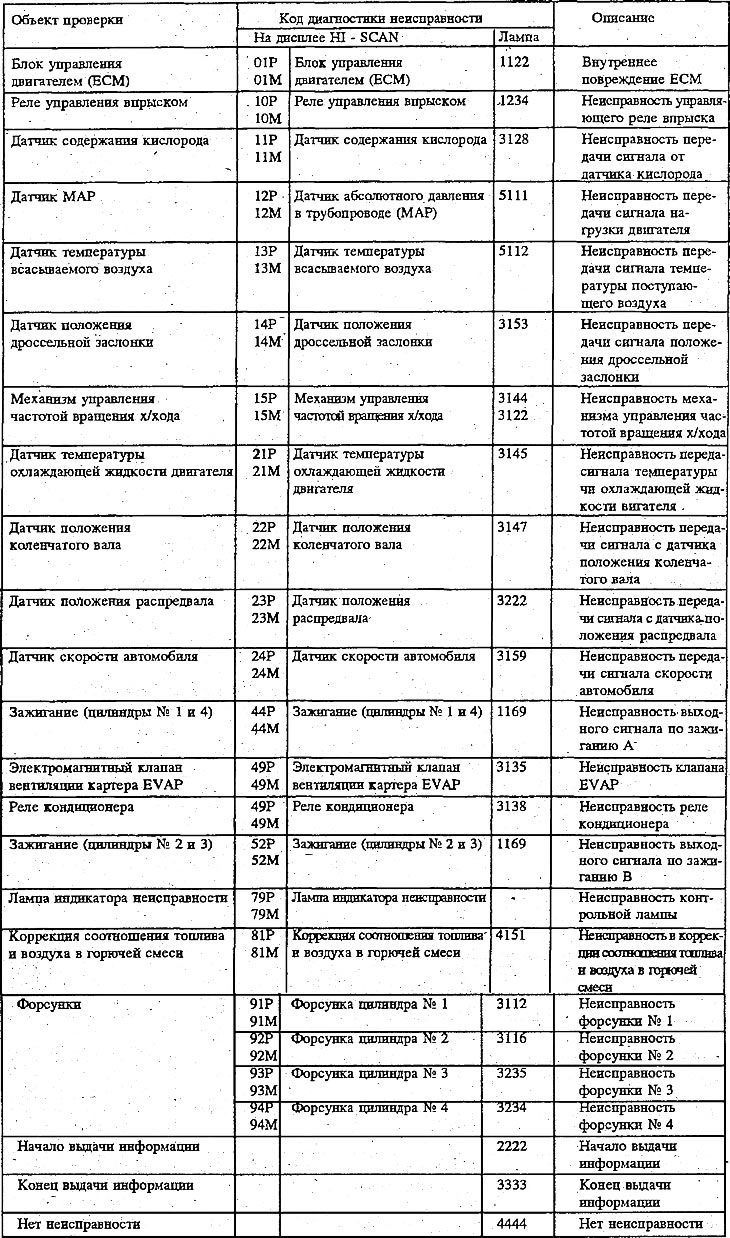

Таблица кодов диагностики
Примечание
1. F (существующая неисправность): в соответствующих объектах проверки обнаружена неисправность в данный момент.
М (запоминаемая неисправность): в соответствующих объектах проверки обнаружена неисправность раньше, но сейчас они исправны.
Р, М (существующая запоминаемая неисправность): в соответствующих объектах проверки обнаружена неисправность в данный момент, и раньше они также были неисправны.
