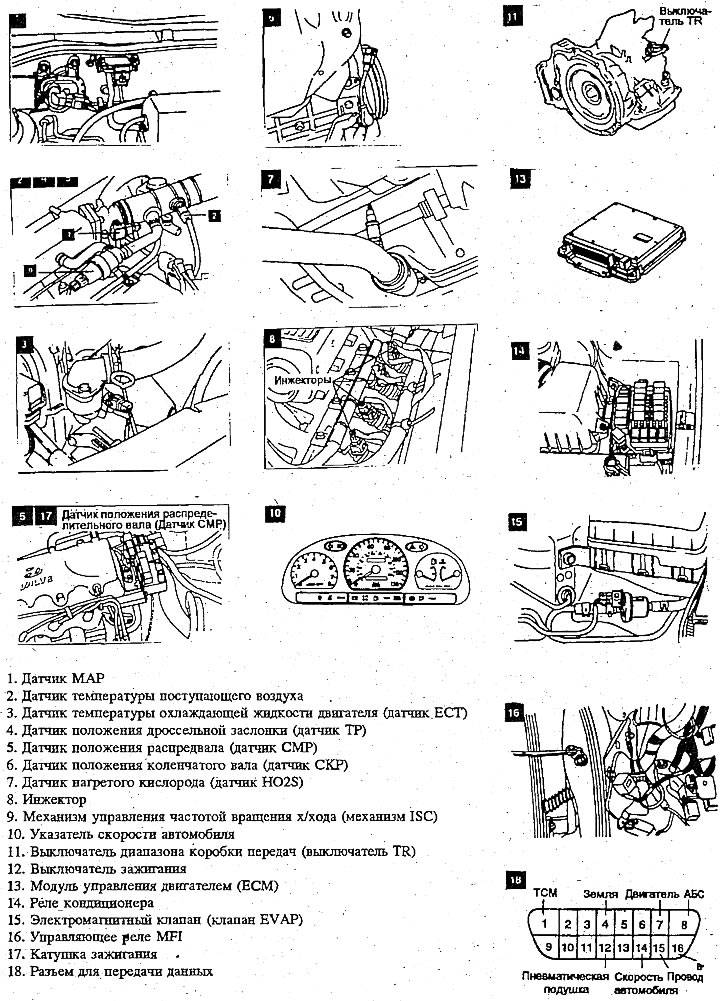

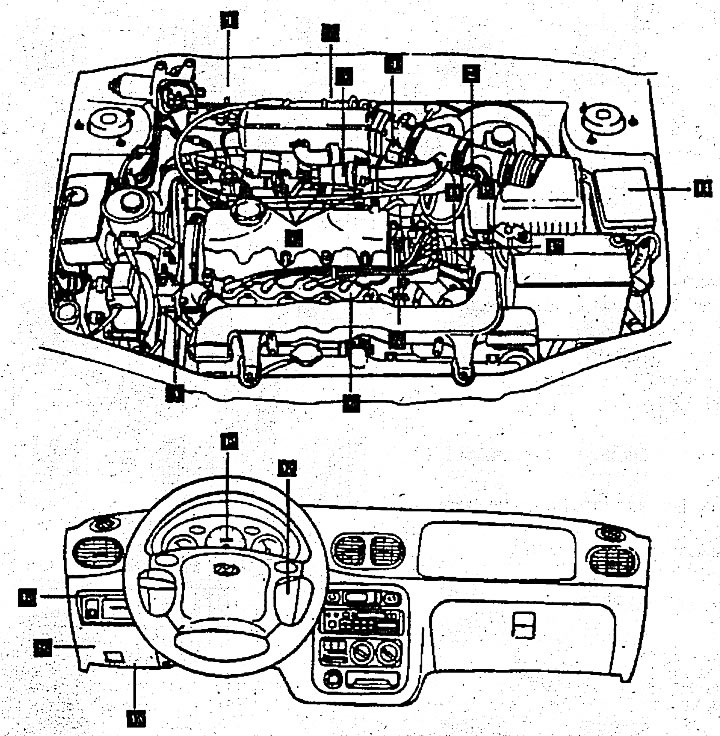

Расположение компонентов системы впрыска (Hyundai Accent X3)

1. Датчик МАР
2. Датчик температуры поступающего воздуха
3. Датчик температуры охлаждающей жидкости двигателя (датчик ЕСТ)
4. Датчик положения дроссельной заслонки (датчик ТР)
5. Датчик положения распредвала (датчик СМР)
6. Датчик положения коленчатого вала (датчик СКР)
7. Датчик нагретого кислорода (датчик. HO2S)
8. Инжектор
9. Механизм управления частотой вращения, х/хода (механизм ISC)
10. Указатель скорости автомобиля
11. Выключатель диапазона коробки передач (выключатель TR)
12. Выключатель зажигания
13. Модуль управления двигателем (ЕСМ)
14. Реле кондиционера
15. Электромагнитный клапан (клапан EVAP)
16. Управляющее реле MFI
17. Катушка зажигания
18. Разъем для передачи данных
