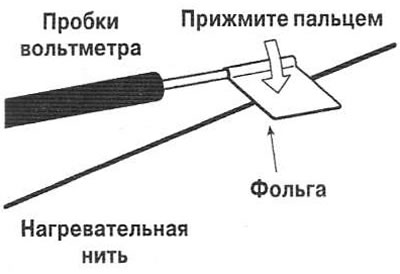

Внимание: оберните тонкой фольгой пробник вольтметра. Пальцем прижмите фольгу к проводнику и перемещайте ее вдоль проводника для обнаружения места обрыва цепи.

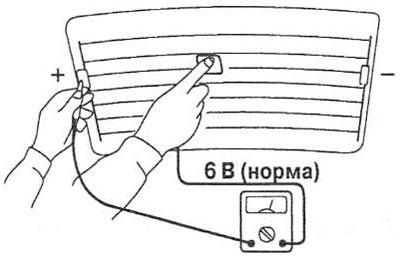

1. Включите обогреватель заднего стекла. Вольтметром измерьте напряжение в средней части каждой нити обогревателя. Если напряжение составляет примерно 6 В, нагревательный элемент исправен.

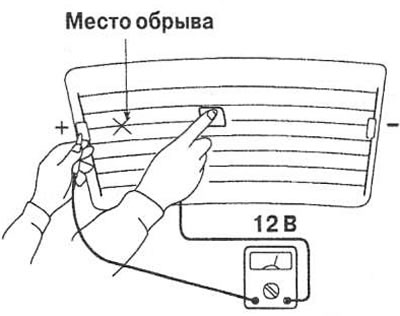

2. Если напряжение составляет 12 В, имеется обрыв между центральной точкой и положительной клеммой.

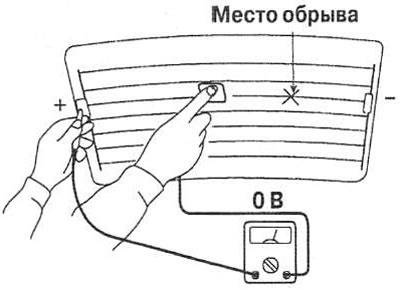

3. Если напряжение составляет 0 В, имеется обрыв между центральной точкой и отрицательной клеммой.

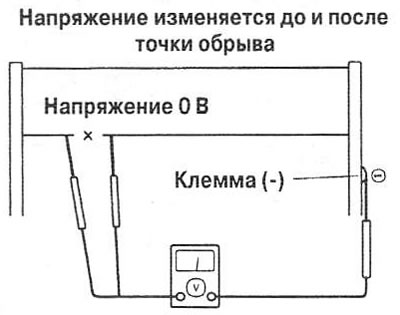

4. Чтобы обнаружить место обрыва, медленно перемещайте пробник в сторону возможного обрыва. В точке обрыва произойдет резкое изменение напряжения.

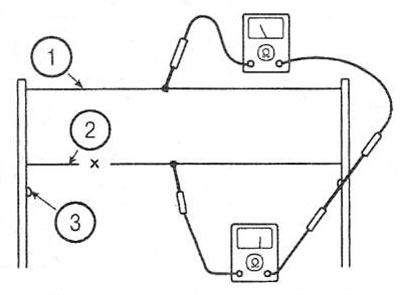

5. Омметром измерьте сопротивление между клеммой и центром нагревательной нити, а также между той же клеммой и центром соседней нити. Нагревательный элемент с обрывом будет иметь сопротивление в два раза больше, чем исправный элемент.
1. Нагревательный элемент без обрыва;
2. Центральная точка нити с обрывом;
3. Клемма (+). Вольтметр показывает напряжение в два раза больше
