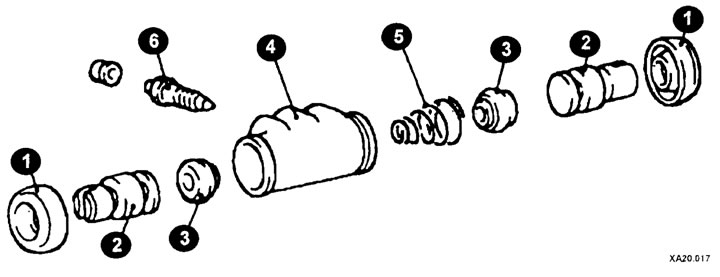

Элементы рабочего тормозного цилиндра
1 - пыльник;
2 - поршень;
3 - манжета;
4 - корпус;
5 - пружина;
6 - штуцер для прокачки тормозной системы.
Разборка
Снимите пыльник.
Извлеките поршни в сборе.
Снимите уплотнительные кольца с поршней.
Извлеките пружину.
Выкрутите штуцер для прокачки.
Проверьте снятые элементы на износ и повреждения.
Сборка
Сборка осуществляется в обратной последовательности.

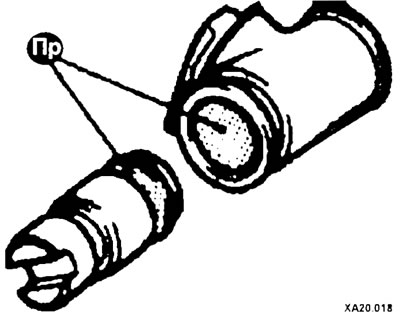

Перед сборкой промойте поршень и цилиндр тормозной жидкостью.
Смажьте тормозной жидкостью уплотнительные кольца поршня и специальный инструмент.

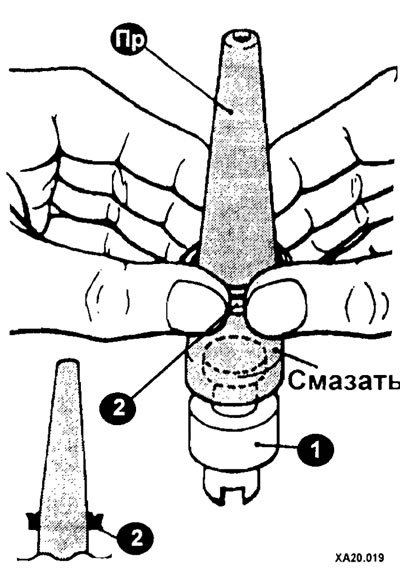

Наденьте манжету (2) поршня на специальную оправку так, чтобы острая кромка была обращена наверх и затем, опуская по оправке вниз, установите ее в канавку поршня (1).

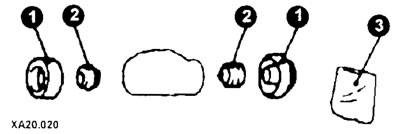

Ремонтный комплект для рабочего тормозного цилиндра
1 - пыльник;
2 - уплотнительные кольца поршня;
3 - пластичная смазка.
