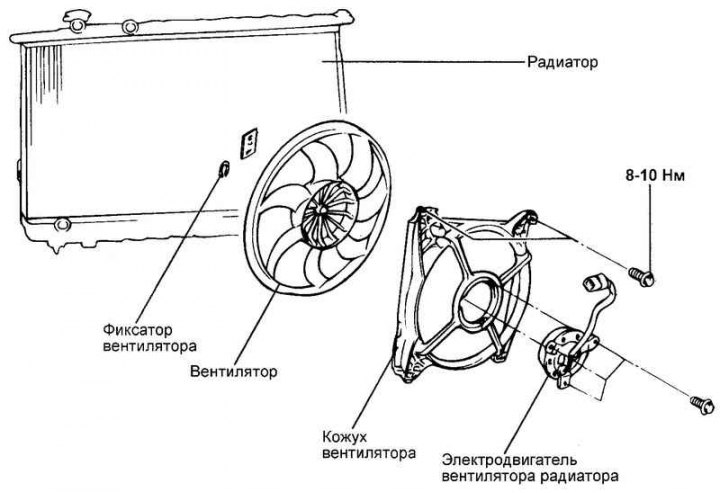

Kreslenie. 2,301. Komponenty motora ventilátora chladiča
Odstránenie
Odpojte batériu.
Odpojte konektory motora ventilátora a uvoľnite vodiče z deflektorových svoriek.
Modely s automatickou prevodovkou: odpojte chladiace hadice kvapaliny automatickej prevodovky od deflektora.
Odstráňte štyri skrutky zaisťujúce deflektor.
Odstráňte deflektor spolu s elektromotorom.
Odstráňte poistný krúžok a vyberte ventilátor.

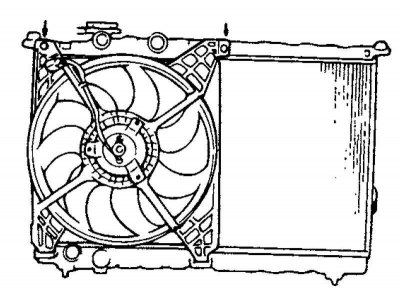

Kreslenie. 2,302. Držiak ventilátora chladiča
Odskrutkujte tri skrutky zaisťujúce elektromotor, vyberte elektromotor (obr. 2.302).
Kontrola motora ventilátora chladiča

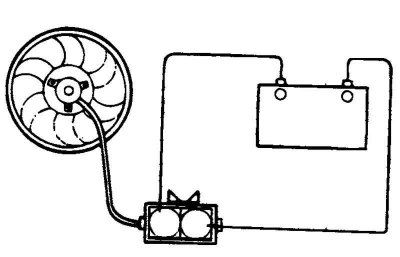

Kreslenie. 2,303. Kontrola činnosti ventilátora chladiča
Skontrolujte, či sa elektrický ventilátor chladiča otáča, keď je napätie batérie privedené na svorky motora (obr. 2.303).
Skontrolujte neprítomnosť cudzieho hluku pri prevádzke elektromotora
Kontrola relé motora ventilátora

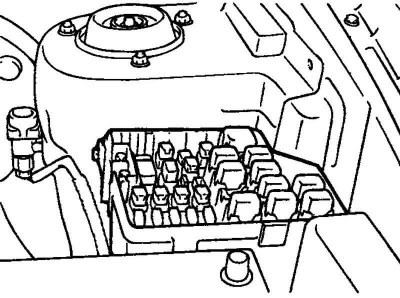

Kreslenie. 2,304. Umiestnenie relé ovládania rýchlosti ventilátora
Demontujte relé ovládania rýchlosti ventilátora z reléového bloku v motorovom priestore (obr. 2.304).

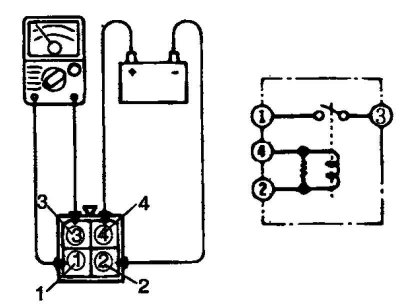

Kreslenie. 2,305. Kontrola obvodu relé ventilátora
Skontrolujte, či medzi svorkami 2 a 4 relé nie je prerušený obvod. Skontrolujte reléové obvody podľa tabuľka 2.16.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí ako pri demontáži.

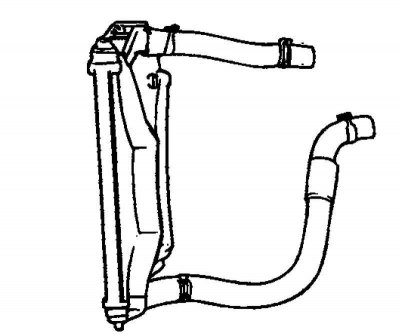

Kreslenie. 2,306. Zostava ventilátora a chladiča
Poznámka. Pri inštalácii nedovoľte, aby sa ventilátor dostal do kontaktu s deflektorom. Po inštalácii skontrolujte funkčnosť zostavy (obr. 2.306).
