Проверка разобранного генератора

Проверка ротора

1. Проверьте состояние обмотки ротора генератора.

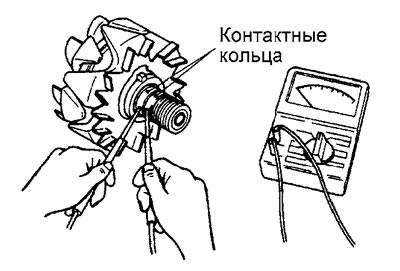

С помощью омметра измерьте сопротивление между контактными кольцами обмотки ротора. Номинальное значение 9,0-10,4 Ом



Если сопротивление меньше номинального, то имеет место короткое замыкание. Если сопротивление стремится к бесконечности (т.е. цепь замкнута), то произошел обрыв проводки. Замените ротор при наличии короткого замыкания или обрыва обмотки.

2. Проверьте отсутствие замыкания обмотки ротора на массу.

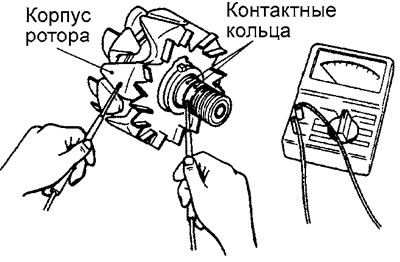

С помощью омметра проверьте отсутствие замкнутой цепи между корпусом ротора и контактным кольцом ротора.



Если цепь замкнута, то замените ротор в сборе.



3. Проверьте диаметр контактных колец ротора.

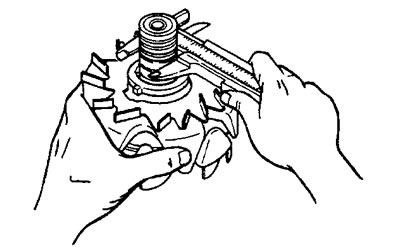

При наличие овальности обработайте ротор наждачной бумагой или проточите его на токарном станке. При этом диаметр контактных колец не должен быть ниже минимального.

Диаметр контактных колец ротора:

• номинальный — 33,0 мм
• минимальный — 32,4 мм

Проверка статора

1. Проверьте целостность обмоток статора.

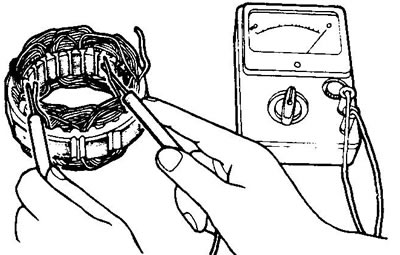

При помощи омметра измерьте сопротивление между выводами обмотки статора.



Если сопротивление стремится к бесконечности (т.е. цепь разомкнута), то замените статор.

2. Проверьте отсутствие замыкания обмотки статора на "массу".

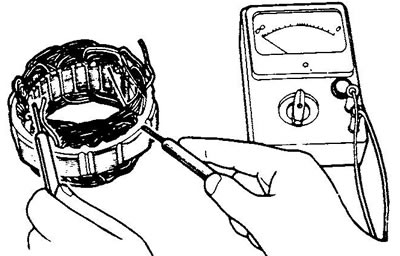

С помощью омметра измерьте сопротивление между корпусом статора и выводами обмотки статора.



Если сопротивление равно "нулю" (т.е. цепь замкнута), то замените статор.



Полная версия расположена на сайте hyundaibook.ru

Проверка выпрямительного блока

Проверьте выпрямительный блок. Приложите положительный пробник омметра к диоду и измерьте сопротивление. Поменяйте полярность подсоединения пробников омметра и вновь измерьте сопротивление. Ток через диод должен проходить только в одном направлении.

Сопротивление в обоих направлениях:

• около 0 Ом — короткое замыкание
• бесконечность — обрыв

Если для диода цепь замкнута в обоих направлениях или цепь разомкнута в обоих направлениях, то диод неисправен, и выпрямительный блок подлежит замене.

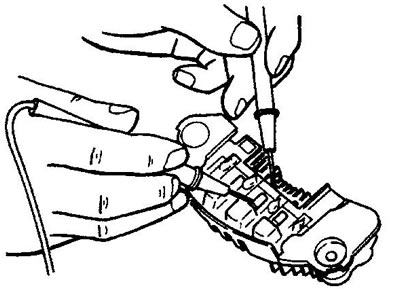

Генератор со щетками

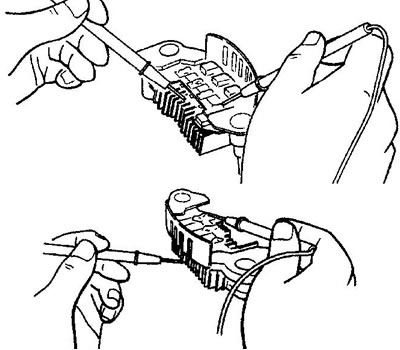

Генератор со щетками

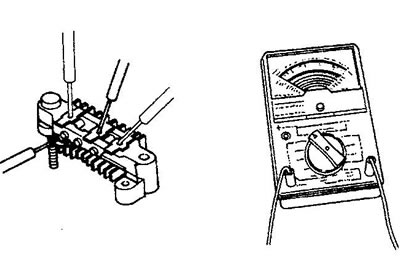

Генератор без щеток

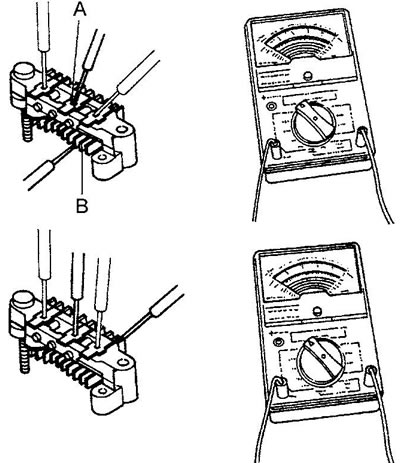

Генератор без щеток

Проверка катушки возбуждения

(Генератор без щеток)

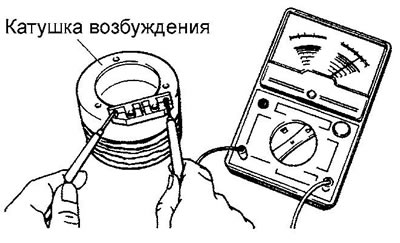

Проверьте катушку возбуждения.

Измерьте сопротивление между выводами катушки. Сопротивление 5,8-6,6 Ом.

Если сопротивление не соответствует номинальному замените катушку.

Проверка и замена щеток

1. Проверка длины щеток.

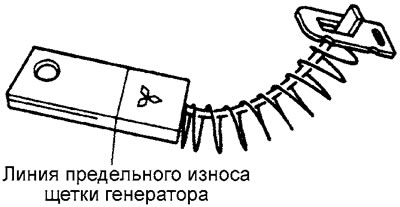

Если длина выступающей части щетки меньше предельно допустимой (отмечена линией предельного износа на рисунке), то замените щетку.



2. Замена щеток (при необходимости).

• а) Отпаяйте провода и снимите старую щетку с пружиной.

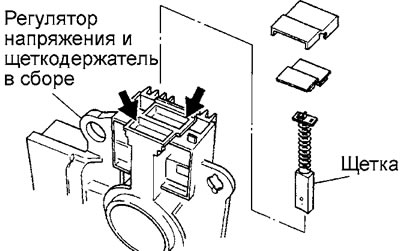

Примечание: во избежание перегрева регулятора напряжения постарайтесь отпаять провода в течение 5 секунд.

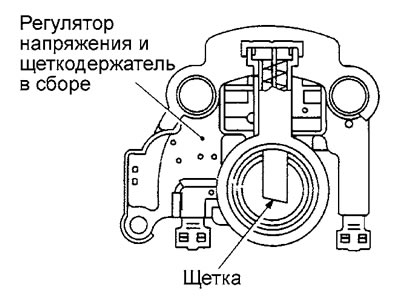

• б) Установите новую щетку в щеткодержатель, как показано на рисунке. Припаяйте провода.

• в) Убедитесь, что щетки двигаются свободно, без заеданий.
• г) Зафиксируйте щетки шплинтом. Для этого в заднем кронштейне генератора и щетках предусмотрены отверстия.
• д) Нанесите изолирующую краску на точки пайки.
