Разборка и сборка стартера (4D33, 4D34-T4, 4D35, 4D36). 1 - тяговое реле, 2 - регулировочная шайба, 3 - передняя крышка стартера в сборе, 4 - крышка, 5 - стопорное кольцо, 6 - шайба, 7 - стопорная пластина, 8 - кронштейн стартера, 9 - регулировочная шайба, 10 - шестерня, 11 - рычаг останова, 12 - регулировочная втулка (24 В - 3,7 кВт), пружина (24 В - 3,2 кВт), 13 - пружина (24 В - 3,2 кВт), 14 - изолирующий вкладыш, 15 - вилка, 16 - стопорное кольцо, 17 - упорное кольцо, 18 - шестерня привода, 19 - пружина, 20 - сальник, 21 - передний подшипник, 22 - вал шестерни привода в сборе, 23 - передняя крышка стартера, 24 - якорь в сборе, 25 - передний подшипник, 26 - задний подшипник, 27 - якорь, 28 - корпус стартера в сборе с обмоткой статора и задней крышкой, 29 - задняя крышка стартера, 30 - щетка (-), 31 - пружина щетки, 32 - щеткодержатель в сборе, 33 - щетка (+), 34 - корпус стартера в сборе с обмоткой статора.

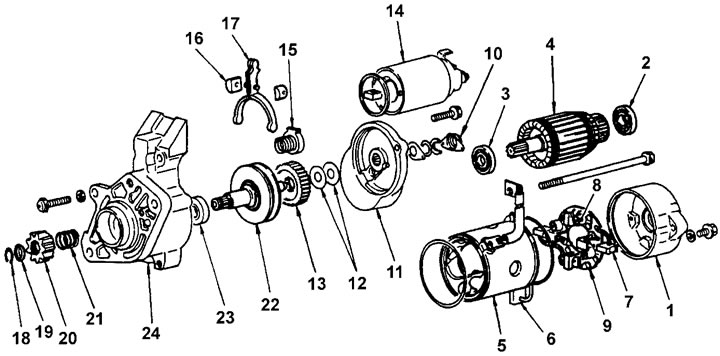

Разборка и сборка стартера (D4AF, D4AK, D4AE). 1 - задняя крышка стартера, 2 - задний подшипник, 3 - передний подшипник, 4 - якорь, 5 - корпус стартера в сборе с обмоткой статора, 6, 7 - щетка, 8 - пружина щетки, 9 - щеткодержатель, 10 - крышка, 11 - кронштейн стартера, 12 - шайба, 13 - шестерня, 14 - тяговое реле, 15 - пружина с рычагом в сборе, 16 - изолирующий вкладыш, 17 - вилка, 18 - стопорное кольцо, 19 - упорное кольцо, 20 - шестерня привода, 21 - пружина, 22 - вал шестерни привода в сборе, 23 - передний подшипник, 24 - передняя крышка стартера.
Разборка
Примечание: при разборке пользуйтесь сборочным рисунком.
1. Отсоедините провода от выводов тягового реле стартера.

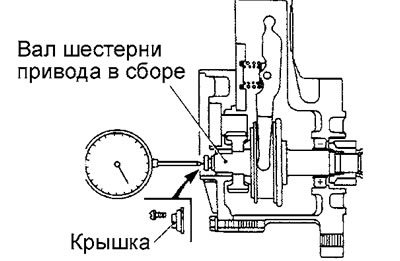

2. Измерьте осевой зазор вала шестерни привода. Номинальный осевой зазор 0,1-0,5 мм.
3. При необходимости отрегулируйте осевой зазор с помощью регулировочных шайб.

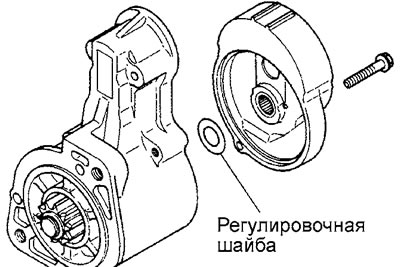

Регулировочные шайбы выпускаются двух размеров: 0,25 и 0,50 мм.

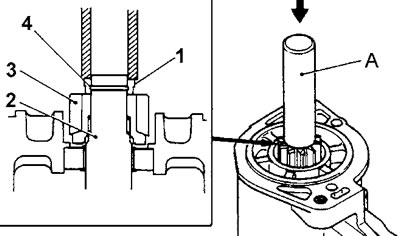

4. С помощью оправки (подойдет инструментальная головка) спрессуйте упорное кольцо со стопорного кольца.
1 - упорное кольцо, 2 - вал шестерни привода, 3 - шестерня привода, 4 - стопорное кольцо, А - оправка.
Сборка
Примечание:
- При сборке руководствуйтесь сборочным рисунком.
- Обратите внимание на операции, приведенные ниже.

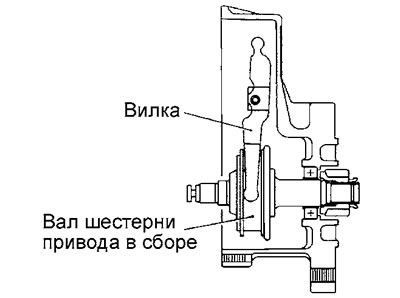

1. Установите вилку на вал шестерни привода в сборе, как показано на рисунке.

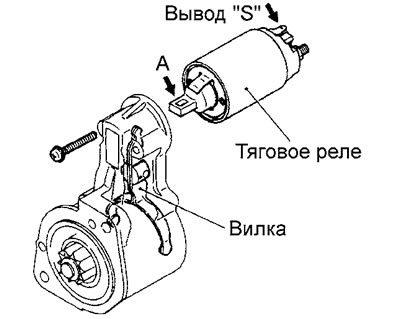

2. Нанесите смазку на тяговое реле в точке "А". Установите тяговое реле в вилку выводом "S" вверх.
3. Установите шестерню привода.
- а) Установите на вал шестерни привода шестерню привода, упорное кольцо и стопорное кольцо.

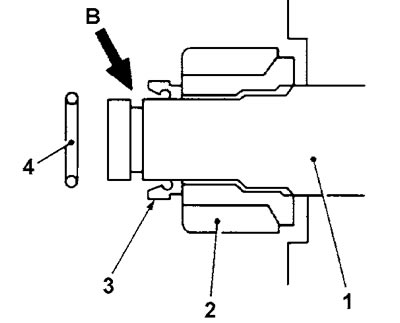

1 - вал шестерни привода в сборе, 2 - шестерня привода, 3 - упорное кольцо, 4 - стопорное кольцо, В - канавка под стопорное кольцо.

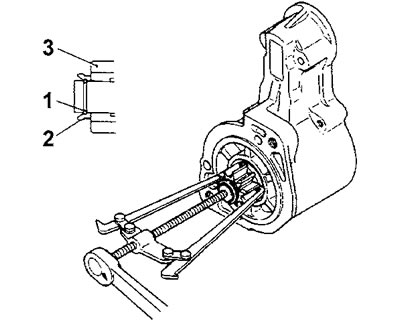

- б) Установите упорное кольцо на стопорное кольцо с помощью съемника, как показано на рисунке.
1 - стопорное кольцо, 2 - упорное кольцо, 3 - шестерня привода.
