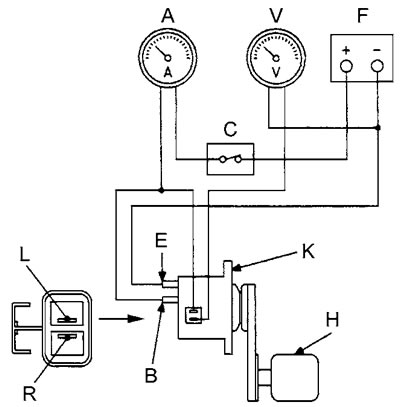

А - амперметр, В - вывод "В", С, - выключатель, Е - вывод "Е", F - аккумуляторная батарея, G - реостат, Н - мотор стенда, L - вывод "L", R - вывод" R", V - вольтметр.
2. При проверке используйте полностью заряженную батарею. Включите выключатель "С". Постепенно увеличьте частоту вращения генератора. Убедитесь, что сила тока меньше 5 А при частоте вращения генератора 5000 об/мин. Если при этих условиях напряжение соответствует номинальному, регулятор исправен. Если нет, замените регулятор напряжения.
