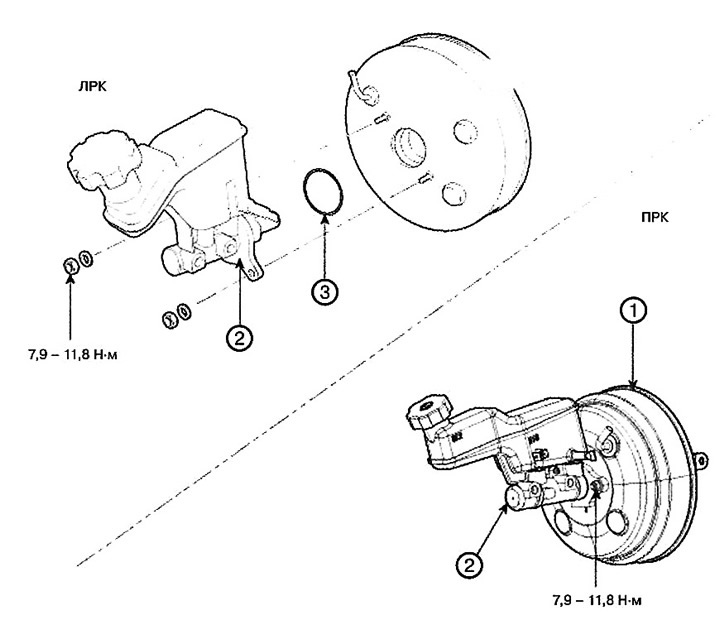

1. Усилитель тормозов
2. Главный цилиндр
3. Уплотнительное кольцо
Снятие
1. Поверните ключ зажигания в положение OFF и отсоедините отрицательный провод от аккумуляторной батареи.
2. Отсоедините положительный провод от аккумуляторной батареи, затем снимите батарею.
3. Отсоедините разъем электронного блока управления двигателем (ЕСМ), затем снимите блок управления и полку аккумуляторной батареи.

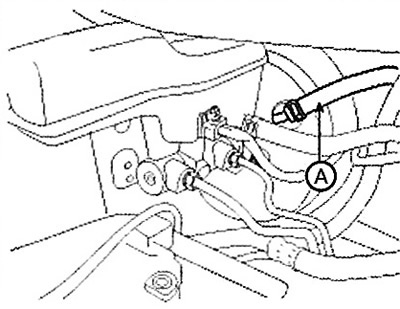

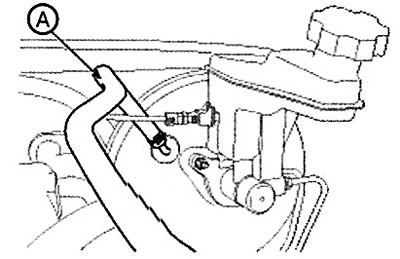

4. Отсоедините вакуумный шланг (А) от усилителя тормозов.
Левое расположение рулевой колонки
Правое расположение рулевой колонки
5. Снимите главный цилиндр.

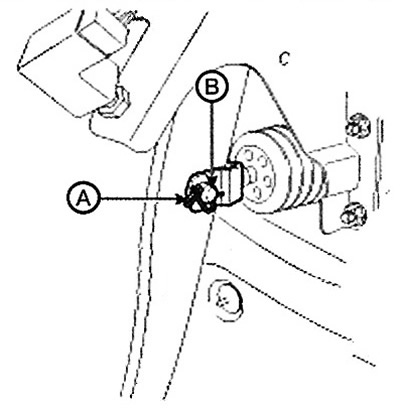

6. Извлеките шплинт (А) и затем палец (В).

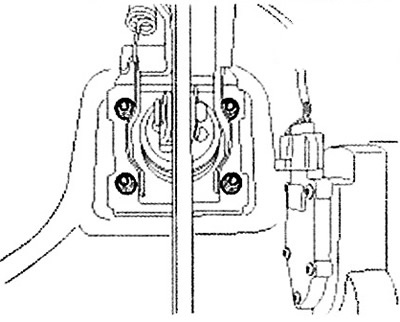

7. Отверните гайки крепления.
Примечание: Момент затяжки: 16,7-25,5 Нм
8. Снимите усилитель тормозов.
Проверка технического состояния
1. Осмотрите контрольный клапан вакуумного шланга.
Внимание. Не извлекайте контрольный клапан из вакуумного шланга.
2. Проверьте отсутствие повреждений пыльника.
Установка
1. Установка производится в обратном порядке.
Внимание.
- Перед установкой пальца нанесите на него смазку.
- Всегда устанавливайте новый шплинт.
2. Отрегулируйте высоту педали тормоза и ее свободный ход.
3. После установки удалите воздух из тормозной системы.
