Диагностика двигателя
Если после запуска двигателя появляется и не исчезает по мере прогрева двигателя посторонний звук ("клацанье") от гидрокомпенсаторов, то выполните следующую проверку.
1. Проверьте уровень масла в картере двигателя и его качество. Замените или добавьте необходимое количество масла, если нужно.
- а) Если количество масла в картере двигателя недостаточное, то воздух попадает через сетчатый фильтр маслозаборника в канал системы смазки.
- б) Если количество масла больше нормы, то масло чрезмерно вспенивается при вращении коленчатого вала, и большое количество воздуха подмешивается в масло.
- в) При старении масла (масло потеряло свои свойства - выродилось), воздух, подмешиваемый в масло, не может легко отделиться от него, и егоколичество в масле постоянно увеличивается.

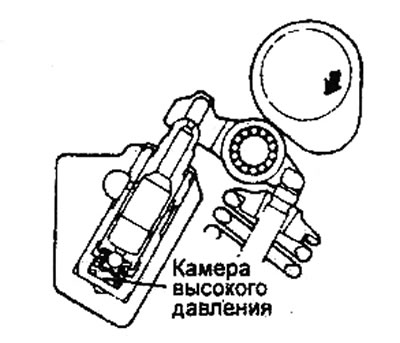

Внимание: если в масле, вследствие одной из перечисленных причин, находится большое количество воздуха, и он проникает в камеру высокого давления гидрокомпенсатора, воздух внутри гидрокомпенсатора сжимается при открытии клапана и гидрокомпенсатор также сжимается (плунжер "просядет"), в результате чего появляется ненормальный шум при закрытии клапана. То есть происходит то же самое, когда по ошибке установлен слишком большой тепловой зазор на приводе клапанного механизма. Если же удалить воздух из полостей гидрокомпенсаторов, их работа восстанавливается.
2. Проверьте, появляется ли шум немедленно после запуска двигателя, и если шум есть, то проверьте, что он изменяется в соответствии с изменением частоты вращения коленчатого вала двигателя.
Примечание:
- Если шум не появляется немедленно после запуска двигателя, или если он не изменяется в соответствии с изменением частоты вращения коленчатого вала двигателя, то неисправность вызвана не гидрокомпенсаторами, ищите другую причину неисправности.
- Более того, если шум не изменяется в соответствии с изменением частоты вращения коленчатого вала двигателя, то, вероятно, причина неисправности заключается не в двигателе (в этих случаях гидрокомпенсаторы работают нормально).
3. При работе двигателя на холостом ходу убедитесь, что уровень шума не изменяется при изменении нагрузки на двигатель (например, при переключении селектора из положения "N" в положение "D").
Примечание: если уровень шума изменяется, причиной может являться соударение деталей вследствие износа подшипников коленчатого вала или вкладышей шатунного подшипника. (В таких случаях, гидрокомпенсаторы работают нормально.)
4. После прогрева двигателя дайте ему поработать на холостом ходу. Затем проверьте отсутствие постороннего шума. Если шум уменьшился или исчез, возможно, стук гидрокомпенсаторов вызван осадком (загрязнением) моторного масла. В этом случае замените моторное масло, а затем прочистите гидрокомпенсаторы (см. раздел "Коромысла клапанов и гидрокомпенсаторы (двигатели 2,0 л / 2,4 л)" в главе "Двигатель - общие процедуры ремонта"). Если это не привело к улучшению (т.е. посторонний шум не исчез), то переходите к пункту "5".
5. Если посторонний шум присутствует, то выполните следующую проверку.
- а) Заглушите двигатель и дайте ему достаточно охладиться.
- б) Проверните коленчатый вал двигателя на два полных оборота.
- в) Выполните простую проверку гидрокомпенсаторов.
- Если во время простой проверки гидрокомпенсаторов какие-либо коромысла можно легко переместить вниз, то замените соответствующие гидрокомпенсаторы;
- Если после проведения простой проверки оказывается, что все гидрокомпенсаторы находятся в нормальном состоянии (т.е. если ни одно из коромысел нельзя без усилия переместить вниз), то ищите другую причину неисправности.
Примечание: состояние гидрокомпенсаторов также можно определить путем проведения проверки их герметичности (см. раздел "Коромысла клапанов и гидрокомпенсаторы (двигатели 2,0 л / 2,4 л)" в главе "Двигатель - общие процедуры ремонта"), однако для этого необходимо их снятие с двигателя.
Внимание: перед установкой нового гидрокомпенсатора убедитесь, что воздух полностью удален из него.
6. Удалите воздух из гидрокомпенсаторов (без снятия их с двигателя).
7. Если шум не исчезает даже после удаления воздуха из гидрокомпенсаторов, то выполните простую проверку гидрокомпенсаторов.
- а) Если во время простой проверки гидрокомпенсаторов какие-либо коромысла можно легко переместить вниз, то замените соответствующие гадрокомпенсаторы.
- б) Если во время проверки два или больше коромысел можно легко переместить вниз, то причина может заключаться в закупоривании масляного канала ведущего к головке цилиндров. Проверьте отсутствие закупоривания масляного канала. Прочистите канал, если он закупорен. Если закупоривания масляного канала не обнаружено, замените гидрокомпенсаторы.
- в) Если после проведения простой проверки выясняется, что все гидрокомпенсаторы находятся в нормальном состоянии (если ни одно из коромысел нельзя легко переместить вниз), то ищите другую причину неисправности.
Примечание: состояние гидрокомпенсаторов также можно определить путем проведения проверки их герметичности (см. раздел "Коромысла клапанов и гидрокомпенсаторы (двигатели 2,0 л / 2,4 л)" в главе "Двигатель - общие процедуры ремонта").
Внимание: перед установкой нового гидрокомпенсатора убедитесь, что воздух полностью удален из него.
8. Запустите двигатель и проверьте, что посторонний шум исчез. В случае необходимости удалите воздух из гидрокомпенсаторов.
Удаление воздуха из гидрокомпенсаторов без снятия их с двигателя
Примечание: при возникновении любой из перечисленных ситуаций по-сторонний шум может быть устранен путем удаления воздуха из гидрокомпенсаторов.
- Если автомобиль был припаркован на уклоне в течение длительного периода времени, то количество масла, находящегося в гидрокомпенсаторах, уменьшится, и воздух может попасть внутрь камеры высокого давления гидрокомпенсаторов.
- Если автомобиль не эксплуатировался в течение долгого времени, масло также могло вытечь из масляных каналов, поэтому необходимо какое-то время на заполнение полостей гидрокомпенсаторов маслом и на удаление воздуха из них.
1. Проверьте уровень моторного масла в картере двигателя и его качество, замените или добавьте необходимое количество, если нужно.
2. Дайте двигателю поработать на режиме холостого хода 1-3 минуты, чтобы дать ему возможность прогреться.

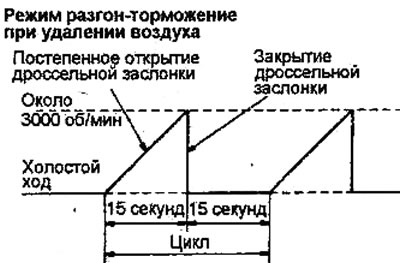

3. Не давая нагрузки на двигатель, не-сколько раз выполните процедуру раз-гона-торможения двигателя, показанную на рисунке, до тех пор, пока ненормальный шум не исчезнет (обычно шум пропадает через 10-30 циклов, но если даже через 30 циклов шум не исчезает, то причина его не в наличии воздуха в гидрокомпенсаторах).
4. После того как шум пропадает, повторите еще примерно 5 раз подобную процедуру разгона-торможения.
5. Дайте двигателю поработать на холостом ходу еще 1-3 минуты, чтобы наверняка убедиться в отсутствии ненормального шума.
