Техническая характеристика задней подвески
| Тип | Н-образная балка |
| Амортизаторы: тип длина хода штока, мм | Газонаполненные 241 |
| Сопротивление, развиваемое телескопической стойкой, при скорости перемещения штока 0,3 м/с, Н (кг): при ходе отдачи при ходе сжатия | 440±80 (44±8) 160±50 (16±5) |

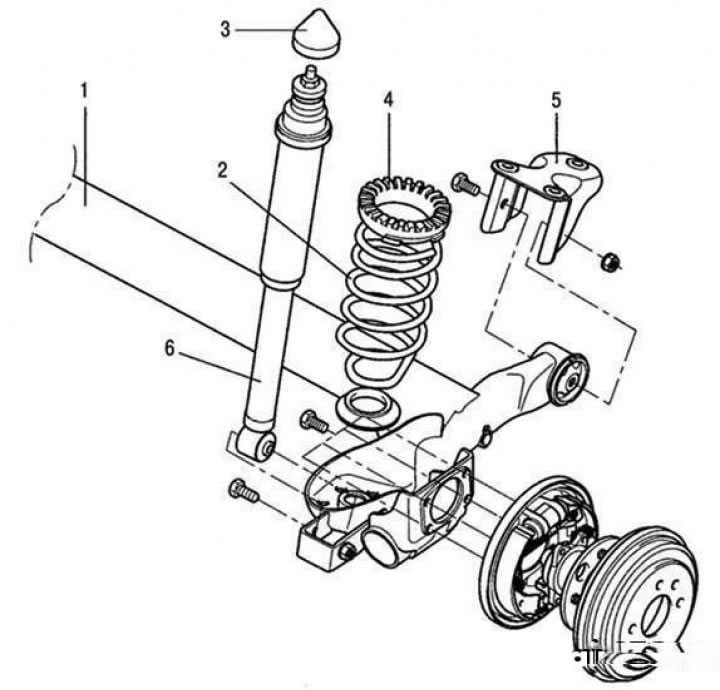

Задняя подвеска: 1 – торсионная балка задней подвески; 2 – пружина задней подвески; 3 – колпачок; 4 – верхняя опорная чашка пружины подвески; 5 – кронштейн крепления торсионной балки задней подвески; 6 – амортизатор задней подвески
Торсионная балка задней подвески
Снятие
Снимите заднее колесо.

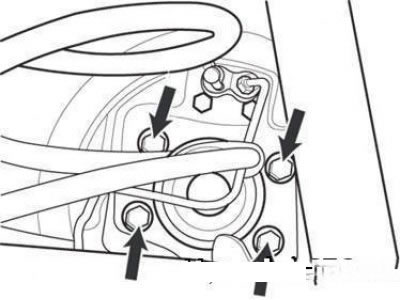

Болты крепления оси ступицы заднего колеса
Снимите ступицу заднего колеса и подшипник ступицы.

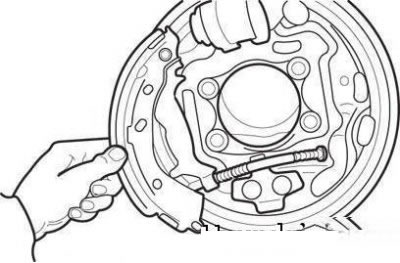

Отсоединение троса привода стояночного тормоза
Отсоедините трос привода стояночного тормоза.

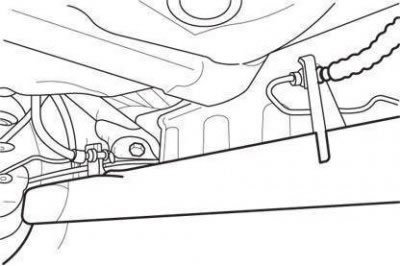

Крепление тормозных шлангов и тормозных трубопроводов к балке задней подвески
Отсоедините тормозной шланг и тормозной трубопровод.

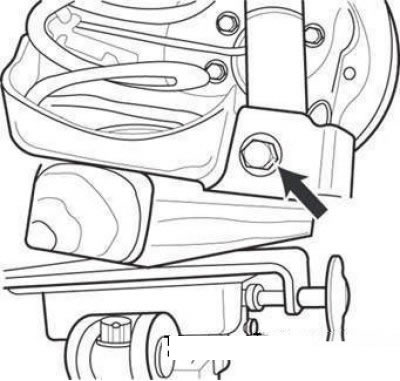

Установка домкрата под торсионную балку задней подвески
Установите домкрат под торсионную балку и отверните болт нижнего крепления амортизатора задней подвески.
Медленно опуская домкрат, снимите пружину подвески.

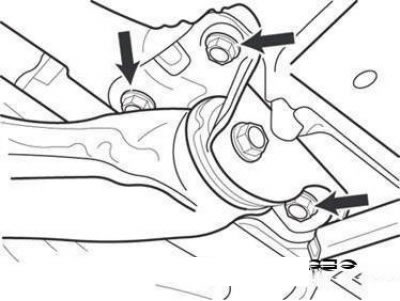

Болты кронштейна крепления торсионной балки к кузову
Отверните болты кронштейна крепления торсионной балки к кузову.
Установка
Установка проводится в порядке, обратном снятию.
Затяните резьбовые соединения указанными ниже моментами.
Моменты затяжки, Н·м:
- Болты крепления подшипника ступицы заднего колеса — 80–90
- Болт нижнего крепления амортизатора подвески — 100–120
- Болты крепления торсионной балки подвески — 100–120
- Болты крепления кронштейнов балки подвески — 100–120
Присоедините трос привода стояночного тормоза.
Удалите воздух из гидропривода тормозов (см. раздел «Тормозная система»).
Амортизаторы задней подвески
Снятие
Снимите заднее колесо.

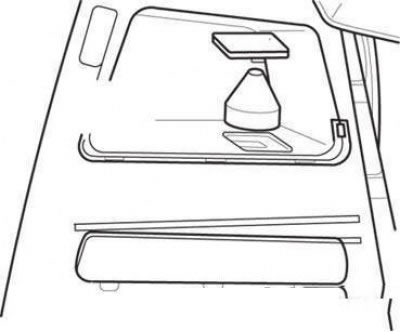

Колпачок амортизатора задней подвески
В багажном отделении снимите коврик с облицовки боковины и отверткой снимите заглушку.

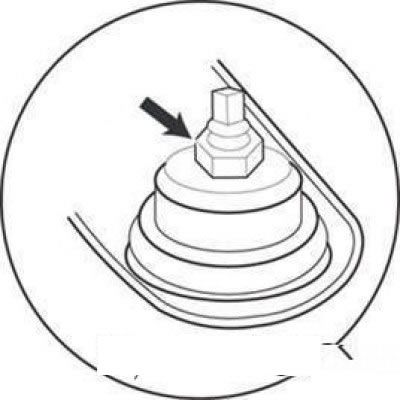

Гайка верхнего крепления амортизатора
Отверните гайку верхнего крепления амортизатора.
Установите домкрат под балку задней подвески и отверните болт нижнего крепления амортизатора.
Снимите амортизатор задней подвески.
Проверка технического состояния
Проверьте амортизатор на наличие износа или повреждений.
Проверьте резиновые детали на наличие повреждений и ухудшение свойств материала.

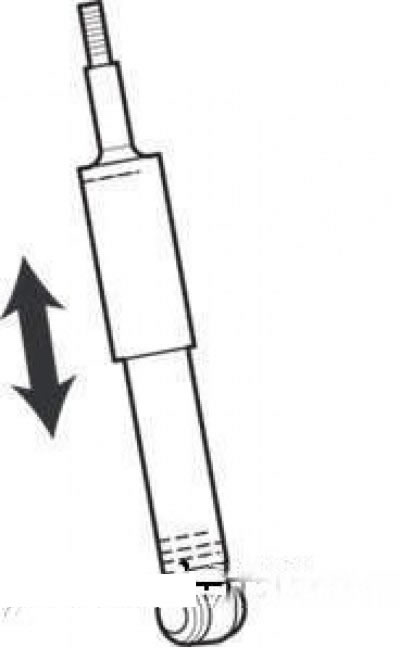

Проверка работы амортизатора
Проверьте амортизатор на наличие повышенной жесткости или постороннего звука во время работы.
Установка

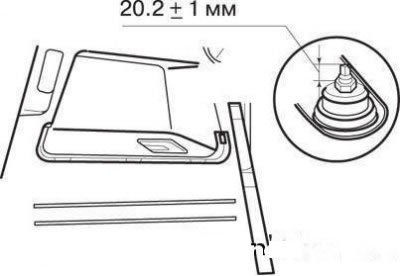

Затяжка гайки верхнего крепления амортизатора
Затяните гайку верхнего крепления амортизатора.
Установите домкрат под балку подвески.
Поднимите автомобиль до нужной высоты и затяните болт нижнего крепления амортизатора моментом 100–120 Н·м.
Внимание! Проверьте правильность положения пружины подвески.
Пружины задней подвески
Снятие
Снимите заднее колесо.
Примечание. При снятии балки подвески проследите за тем, чтобы тормозной шланг не нагружался.

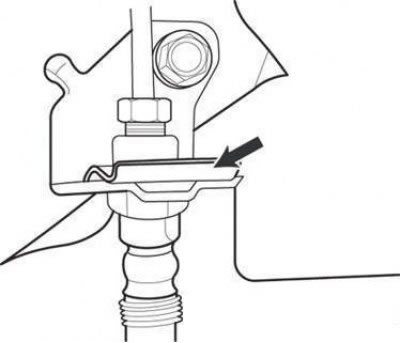

Держатель крепления тормозного шланга
Снимите держатель крепления тормозного шланга.
Установите домкрат под балку подвески и отверните болт нижнего крепления амортизатора.
Отверните болт крепления балки к кронштейну и три болта крепления кронштейна к кузову.
Снимите пружину подвески.
Проверка технического состояния
Проверьте пружину подвески на наличие трещин и деформации.
Проверьте опорные чашки пружины на наличие повреждений и деформации.
Установка

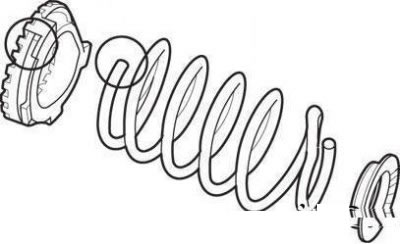

Верхняя опорная чашка пружины
Последний виток пружины должен располагаться в канавке верхней опорной чашки.
Материал получен с официального ресурса HyundaiBook
Вставьте в пружину нижнюю опорную чашку.
Установите пружину подвески в прежнее положение.

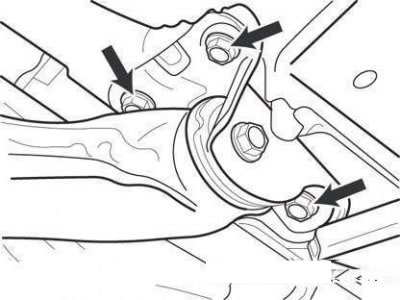

Болты крепления кронштейна балки подвески к кузову
Поднимите автомобиль домкратом и заверните болты крепления кронштейна балки подвески к кузову.
Затяните болт нижнего крепления амортизатора.
Ступицы задних колес

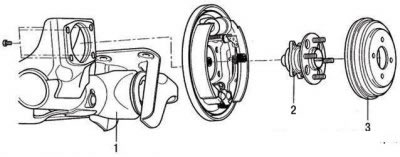

Ступица заднего колеса: 1 – балка задней подвески; 2 – ступица заднего колеса; 3 – тормозной барабан
Снятие
Снимите тормозной барабан.
Для снятия тормозного барабана со ступицы колеса отверните винт крепления.
Снимите датчик скорости вращения колеса (на автомобилях с ABS).
Отверните болты крепления ступицы заднего колеса.
Снятие ступицы заднего колеса в сборе с осью
Выньте ступицу через тормозной механизм.
Проверка технического состояния
Проверьте ступицу на наличие трещин или повреждений.
Проверьте колпак и открытую часть сальника на наличие следов подтекания смазки.
Убедитесь в отсутствии повышенного шума при вращении ступицы.

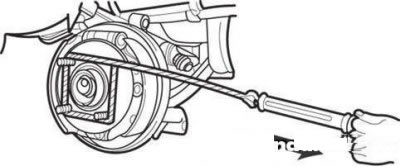

Проверка момента сопротивления проворачиванию подшипника ступицы
Проверьте момент сопротивления проворачиванию подшипника ступицы.
Момент сопротивления проворачиванию не более 1,8 Н·м.
Установка
Установите подшипник ступицы.

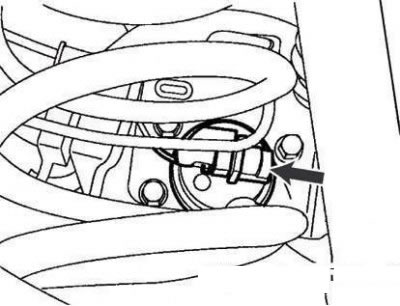

Датчик скорости вращения колеса
Установите датчик скорости вращения колеса.
Установите колесо.
Внимание! Надежно соедините разъем датчика скорости вращения колеса (на автомобилях с ABS).
