Снятие
1. Снимите нижний болт и приподнимите и отведите суппорт в сторону. Закрепите суппорт в таком положении проволокой.
2. Снимите колодки.
Предупреждение. Во время демонтажа накладок нельзя нажимать на тормозную педаль.
Проверка
1. Проверьте накладки на износ, также проследите, не попало ли на них масло. В случае необходимости - замените.
Предупреждение. При замене менять все накладки правого и левого колес. Никогда не "разбивайте" комплект.
Толщина накладки:
- Стандартное значение — 9.0 мм
- Предельно допустимое — 1.0 мм
2. Проверьте прокладки на повреждение или деформации.
Установка
1. Установите зажимы накладок.
2. Установите накладки.

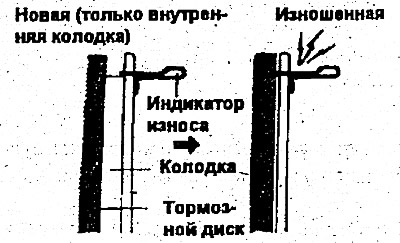

Примечание. При установке накладок следите за тем, чтобы индикаторы износа располагались в сторону диска и вверх.

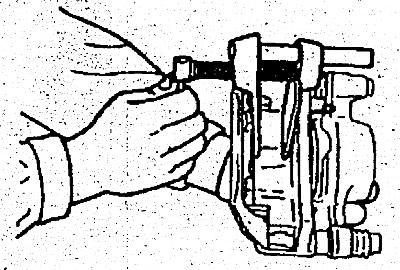

3. С помощью специального инструмента (09581-11000) установите поршень в цилиндр.
4. Установите новые колодки. Прокладки прикрепляются к колодкам, как показано на рисунке.
Предупреждение. Никогда не наносите смазку на диск или колодки.
5. Установите болт и затяните в соответствии с моментом затяжки.
- Момент затяжки — 22-31 Нм
