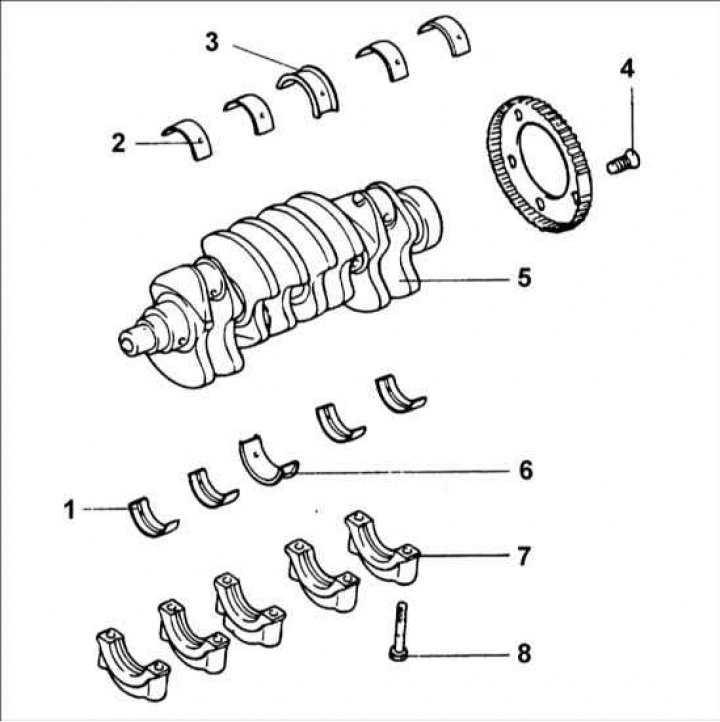

1 – нижний вкладыш коренного подшипника коленчатого вала; 2 – верхний вкладыш коренного подшипника коленчатого вала; 3 – верхний подпятник коленчатого вала; 4 – датчик угла поворота коленчатого вала; 5 – коленчатый вал; 6 – нижний подпятник коленчатого вала; 7 – крышка коренного подшипника коленчатого вала; 8 – болт, 55–60 Н·м.
Снятие
1. Снимите зубчатый ремень, переднюю крышку, маховик и масляный поддон.
2. Снимите заднюю крышку с блока цилиндров и заднее уплотнительное кольцо коленчатого вала.
3. Отверните гайки и снимите крышки шатунов.
4. Выверните болты и снимите крышки коренных подшипников коленчатого вала.
5. Снимите ротор датчика угла поворота коленчатого вала.
Предупреждение! Промаркируйте крышки коренных подшипников коленчатого вала для того, чтобы установить их на свои места и в том же положении.
Проверка
1. Проверьте шейки коренных и шатунных подшипников коленчатого вала на отсутствие износа и выработки. Проверьте смазочные отверстия коленчатого вала на отсутствие засорения.
2. Микрометром измерьте диаметры шеек коленчатого вала в двух диаметрально противоположных направлениях. При наличии выработки или овальности перешлифуйте коленчатый вал. Перешлифовку шеек коленчатого вала проводите только до следующего ремонтного размера. Если коленчатый вал перешлифован на ремонтный размер +0,50 мм, проведите термообработку вала для увеличения его долговечности.
- Диаметр коренных шеек коленчатого вала: 50 мм
- Диаметр шатунных 45 мм
- Овальность и конусность шеек коленчатого вала: не более 0,01 мм
3. Проверьте шатунные и коренные вкладыши на отсутствие местной коррозии, выработки и других повреждений. При необходимости, замените вкладыши.
Измерение зазора коренных и шатунных подшипников
Для измерения зазора коренных и шатунных подшипников измерьте диаметры шеек коленчатого вала и соответствующие внутренние диаметры подшипников. Величина зазора – это разность между внутренним диаметром подшипника и соответствующим диаметром шейки коленчатого вала.
- Зазор коренных подшипников № 1, 2, 4, 5 коленчатого вала: 0,028–0,045 мм
- Зазор коренного подшипника № 3 коленчатого вала: 0,034–0,520 мм
- Зазор шатунных подшипников коленчатого вала: 0,024–0,042 мм
Измерение зазора коренных и шатунных подшипников с использованием пластикового калиброванного стержня Plastigage
1. Очистите коренные и шатунные шейки коленчатого вала от смазки, а смазочные отверстия продуйте сжатым воздухом.

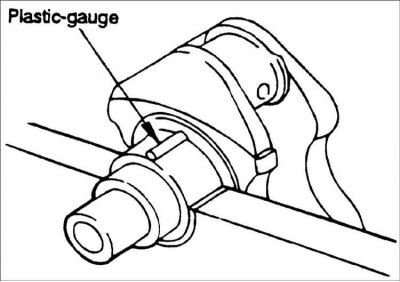

2. Установите вкладыши коренных подшипников на блок цилиндров двигателя. Установите коленчатый вал на вкладыши коренных подшипников в блоке цилиндров. Установите оставшиеся вкладыши коренных подшипников в крышки коренных подшипников коленчатого вала. Расположите отрезки пластикового измерительного стержня Plastigage на шейках коренных подшипников коленчатого вала.

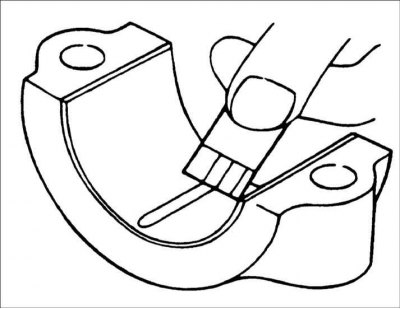

3. В соответствии с маркировкой установите крышки коренных подшипников. В определенной последовательности затяните болты крепления крышек коренных подшипников коленчатого вала. Не проворачивайте коленчатый вал двигателя при измерении зазора коренных подшипников коленчатого вала. Выверните болты и снимите крышки коренных подшипников коленчатого вала. Измерительным шаблоном измерьте ширину деформированного пластикового стержня Plastigage и определите величину зазора.
4. Если зазор превышает предельно допустимое значение, перешлифуйте шейки коленчатого вала и используйте ремонтные вкладыши увеличенного размера.
Масляные уплотнительные кольца
Проверьте передние и задние масляные уплотнительные кольца на отсутствие повреждений или износа рабочих кромок. При наличии любых дефектов замените уплотнительное кольцо.
Ротор датчика угла поворота коленчатого вала

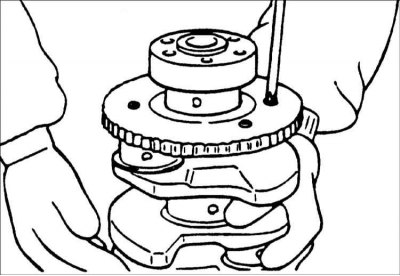

1. Снимите ротор датчика угла поворота коленчатого вала.
2. Проверьте ротор датчика угла поворота коленчатого вала на отсутствие повреждений, трещин и износа и замените, если необходимо.
3. Проверьте зазор между ротором датчика угла поворота коленчатого вала и датчиком угла поворота коленчатого вала.
- Зазор между ротором датчика угла поворота коленчатого вала и датчиком угла поворота коленчатого вала: 0,5–1,0 мм
Порядок выполнения
Предупреждение! Измерьте глубину установки датчика, т.е. расстояние от верхней части зубьев ротора датчика угла поворота коленчатого вала до внешней стороны крышки.
Вычислите разность между длиной датчика угла поворота коленчатого вала и глубиной его установки.
Установка
1. Установите верхние вкладыши коренных подшипников на блок цилиндров двигателя. При повторной установке вкладышей установите их на те же места, на которых они находились перед снятием.
2. Перед установкой коленчатого вала нанесите тонкий слой чистого моторного масла на все поверхности скольжения. Установите коленчатый вал на вкладыши коренных подшипников в блоке цилиндров.

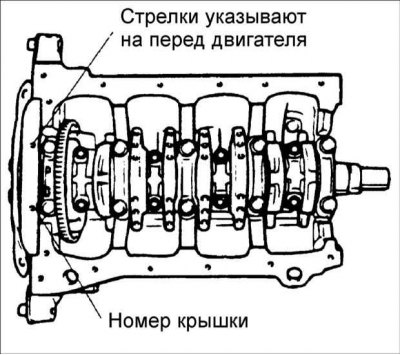

3. Установите оставшиеся вкладыши коренных подшипников в крышки коренных подшипников коленчатого вала. В соответствии с маркировкой установите крышки коренных подшипников коленчатого вала, при этом стрелка на каждой крышке должна быть направлена к шкиву коленчатого вала. В определенной последовательности за 2 или 3 этапа затяните болты крепления крышек коренных подшипников коленчатого вала в следующем порядке: центральную, №2, №4, переднюю и заднюю.
Момент затяжки:
- Крышки коренных подшипников: 55–60 Н·м
- Крышки шатунных подшипников: 32–35 Н·м
4. Проверните коленчатый вал и проверьте, что он вращается легко и плавно. Установите измерительный наконечник индикатора часового типа на передний торец коленчатого вала. Переместите коленчатый вал вдоль оси до упора и установите шкалу индикатора часового типа на ноль. Переместите коленчатый вал вдоль оси в другую сторону до упора и прочтите значения осевого люфта на шкале индикатора.
Осевой люфт коленчатого вала: 0,050–0,175 мм

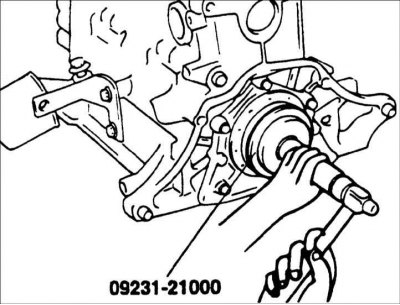

5. Смажьте наружную поверхность нового заднего уплотнительного кольца моторным маслом. Специальным инструментом 09231-22000 установите уплотнительное кольцо до упора в гнездо задней крышки.
6. Установите крышку уплотнительного кольца, прокладку и затяните 5 болтов. При установке смажьте рабочие кромки и наружную поверхность уплотнительного кольца чистым моторным маслом.
7. Установите заднюю крышку и закрепите ее болтами.
8. Установите крышки шатунов.
9. Установите маховик, переднюю крышку, масляный поддон и зубчатый ремень.
