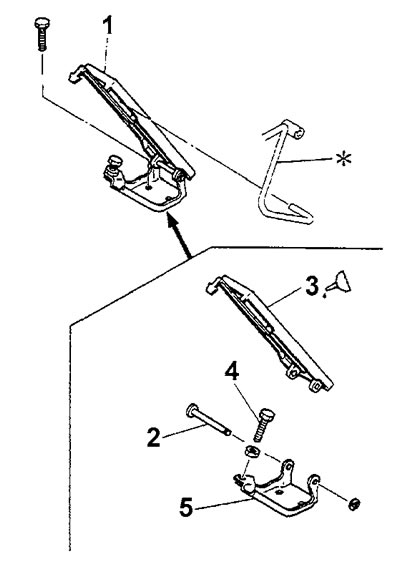

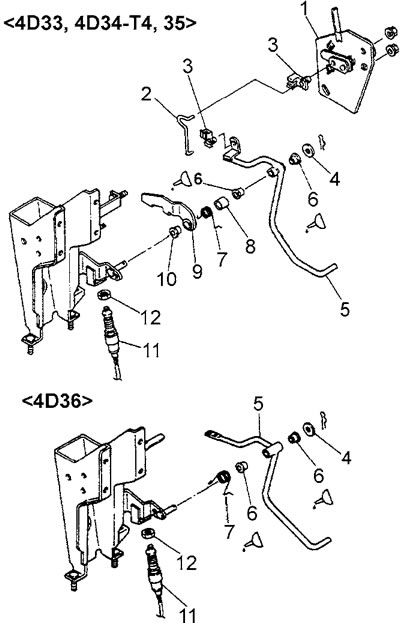

Педаль акселератора. 1 - педаль акселератора в сборе, 2 - штифт, 3 - педаль акселератора, 4 - стопорный болт, 5 - кронштейн, • - рычаг акселератора. | Рычаг педали акселератора (ММС Canter). 1* - датчик положения педали акселератора, 2* - шток датчика, 3* - втулка, 4 - шайба, 5 - рычаг педали акселератора, 6 - втулка, 7 - пружина, 8 - направляющая втулка, 9 - рычаг, 10 - втулка, 11 - концевой выключатель (на педали акселератора), 12 - гайка, 9 - модели с АКПП, с системой изменения усилия на рулевом колесе в зависимости от скорости движения. |
1. Установите датчик положения педали акселератора.

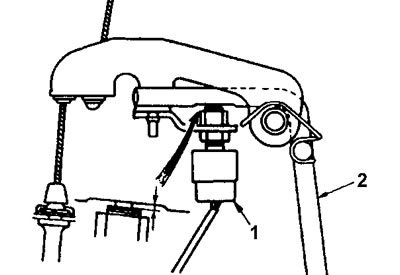

Hyundai. 1 - концевой выключатель, 2 - рычаг педали акселератора.

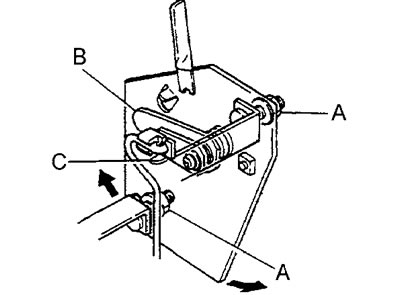

- а) Временно затяните гайкой крепления "А" датчик положения педали акселератора на кронштейне педали тормоза.
- б) В положении холостого хода отрегулируйте датчик положения педали акселератора, чтобы рычаг "В" совпадал с ограничителем холостого хода "С".
- в) После регулировки окончательно затяните гайку "А".
2. Установка концевого выключателя (на педали акселератора).

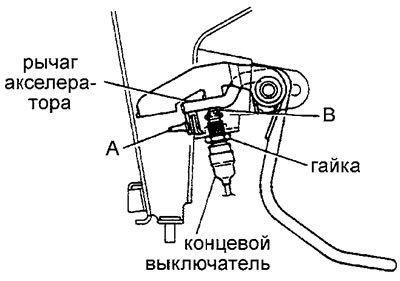

В положении когда рычаг педали акселератора (5) совпадает с ограничителем холостого хода "А", повращайте выключатель.
Если штифт "В" концевого выключателя соприкасается с рычагом акселератора, то отверните выключатель на 1,25 оборота и окончательно затяните гайку.
