Нижний рычаг — снятие и установка

0

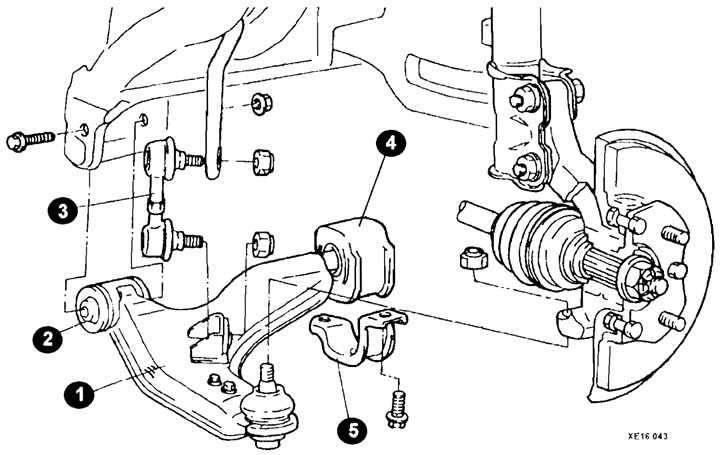

Установочные элементы нижнего рычага подвески (модели до 2002 г. выпуска)
1 - нижний рычаг подвески;
2 - передняя втулка;
3 - стойка стабилизатора;
4 - задняя втулка крепления;
5 - скоба.


Снятие



Ослабьте гайку пальца шаровой опоры, но не отворачивайте ее с пальца совсем. Используя съемник, извлеките палец шарового шарнира из стойки передней подвески.

Отвернув гайку, извлеките болт и отсоедините переднюю втулку нижнего рычага.

Отверните самоконтрящуюся гайку и снимите резиновые втулки и гильзу.
  • Модели с 2002 г.: отверните и отсоедините заднюю опору нижнего рычага.
  • Модели до 2002 г.: отверните два болта и отсоедините опорную скобу.

Снимите нижний рычаг в сборе.

Проверьте снятые детали на износ и повреждения.

Съемник рулевых тяг — «гусак» (универсальный)

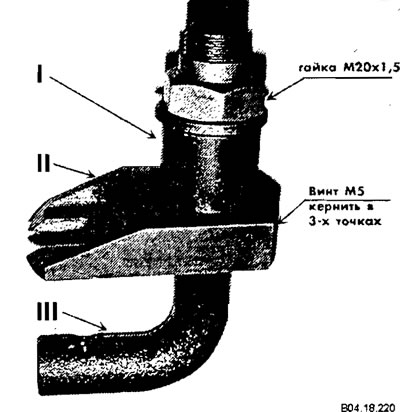

Общий вид

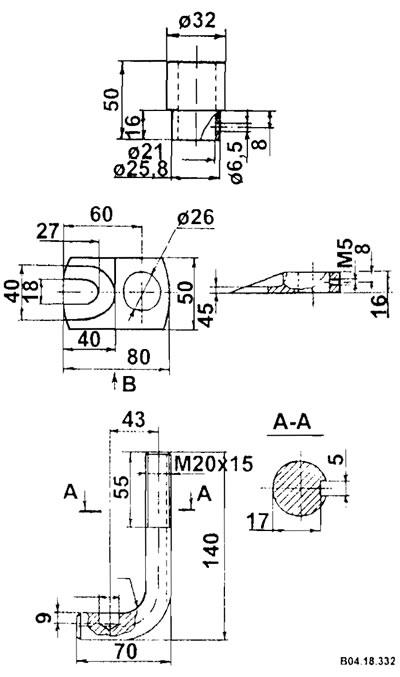

Деталировка приспособления

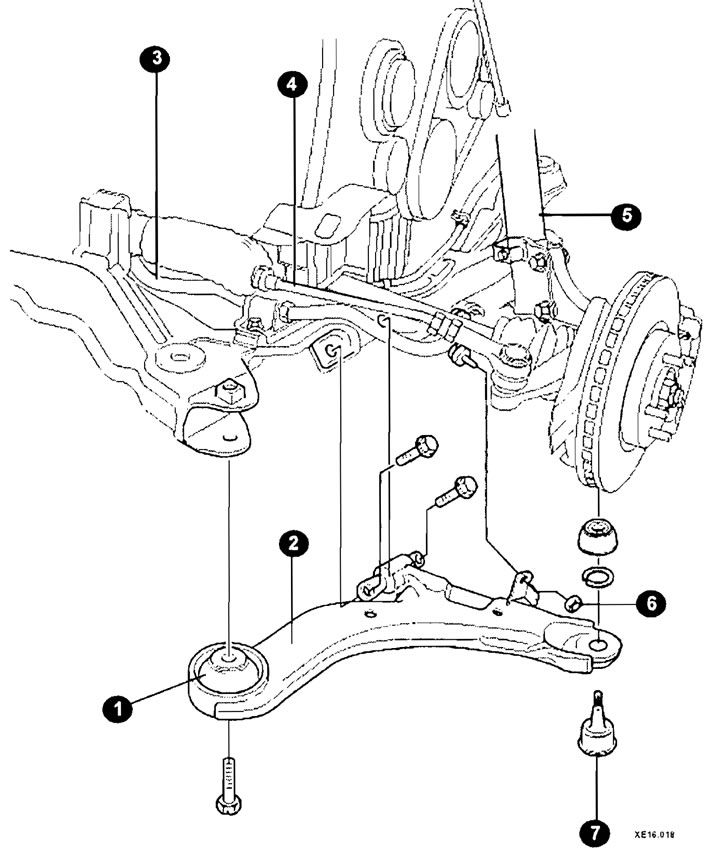

Установочные элементы нижнего рычага подвески (модели с 2002 г. выпуска)
1 - передняя опора;
2 - нижний рычаг;
3 - стабилизатор поперечной устойчивости;
4 - рулевая тяга;
5 - амортизационная стойка;
6 - гайка крепления стабилизатора;
7 - задняя опора.


Установка



Установка осуществляется в последовательности, обратной снятию, с учетом следующего:

Затяните самоконтрящуюся гайку.

Отрегулируйте углы установки передних колес.
