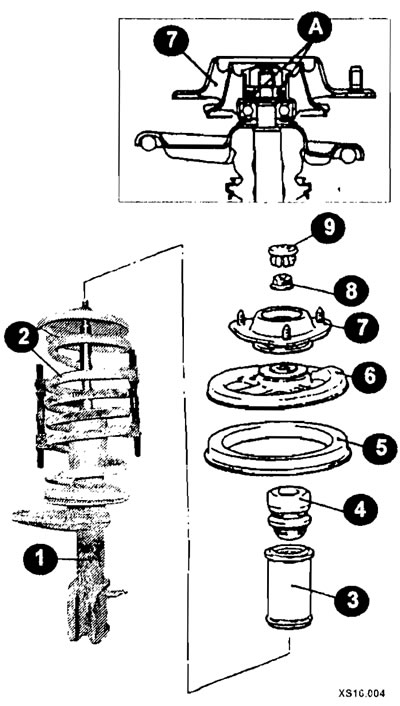

Элементы амортизационной стойки передней подвески (модели до 2002 г. выпуска)
1 - стойка;
2 - пружина;
3 - защитный чехол;
4 - буфер хода сжатия;
5 - накладка пружины;
6 - верхняя тарелка пружины;
7 - опора стойки (отбойник);
8 - гайка;
9 - крышка;
А - место смазки.

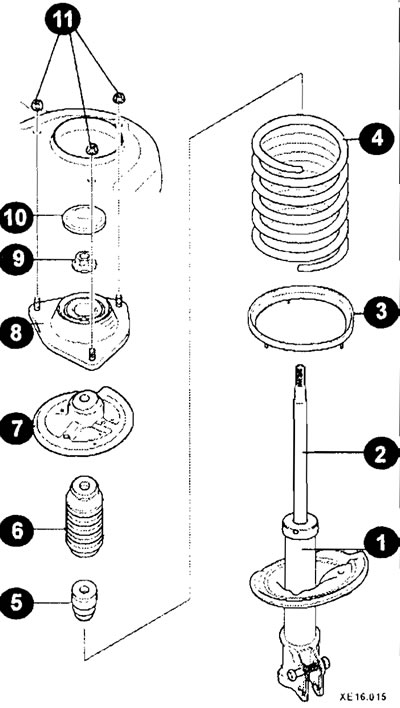

Элементы амортизационной стойки передней подвески (модели с 2002 г. выпуска)
1 - стойка;
2 - амортизатор;
3 - накладка пружины;
4 - пружина;
5 - буфер хода сжатия;
6 - защитный чехол;
7 - верхняя тарелка пружины;
8 - опора стойки (отбойник);
9 - гайка;
10 - крышка;
11 - гайка крепления амортизационной стойки.
Разборка
Снимите пылезащитную крышку.
Зажмите переднюю стойку в тиски.

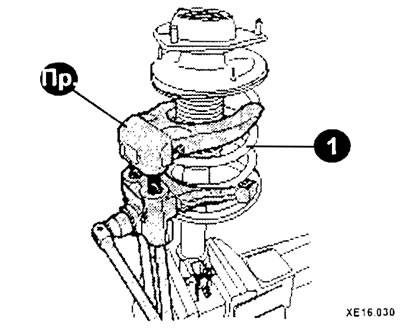

Используя специальное приспособление, сожмите пружину (1) так, чтобы она отошла от верхней части. При использовании приспособления для сжатия пружин следите, чтобы витки пружины надежно захватывались и сжатие пружины производите с противоположных сторон.

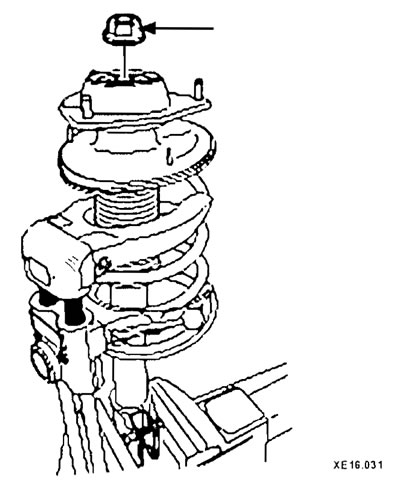

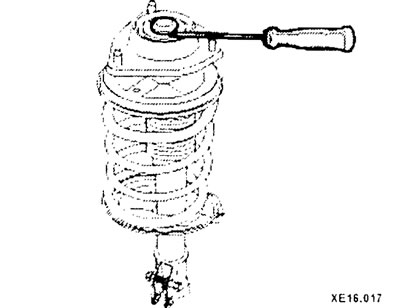

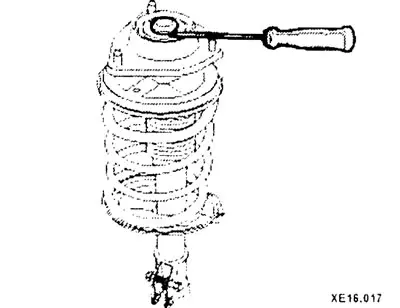

Удерживая верхнюю чашку пружины специальным ключом, ослабьте затяжку гайки.
Снимите демпфирующую опору стойки.
Снимите верхнюю чашку и накладку пружины.

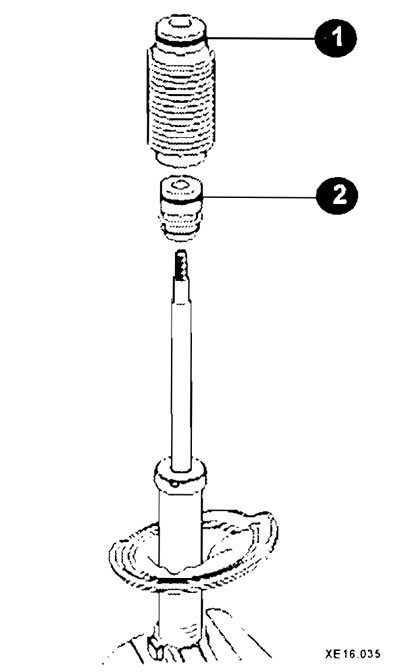

Снимите защитный чехол (1).
Снимите буфер хода сжатия (2).
Снимите пружину.
Снимите приспособление, сжимающее пружину.
Проверка
Проверьте элементы амортизационной стойки.
Амортизатор

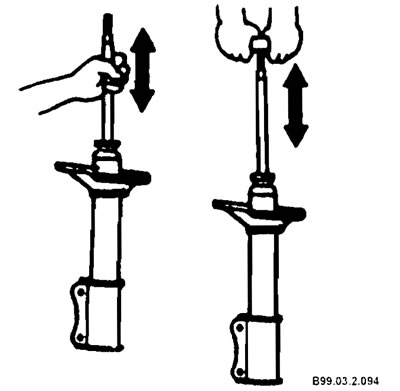

Проверьте плавность хода штока при полном сжатии и растяжении. Убедитесь в отсутствии утечек масла через уплотнение штока и сварные швы.
Шток не должен иметь деформаций, трещин и других повреждений. При необходимости замените или отремонтируйте амортизатор.
Верхняя опора стойки
На резиновых элементах не должно быть трещин и других признаков разрушения. Резина не должна отслаиваться.

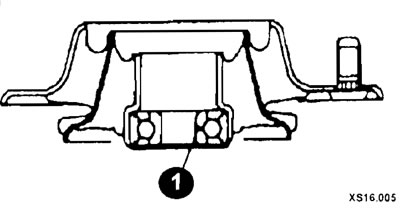

Упорный подшипник
При вращении подшипника должны отсутствовать посторонние шумы и излишний осевой люфт. При необходимости замените подшипник (1).
Винтовая пружина
Проверьте пружину на наличие деформаций, трещин и других повреждений. При необходимости замените пружину.
Внимание: Пружины на передней подвеске должны быть установлены одного и того же класса.

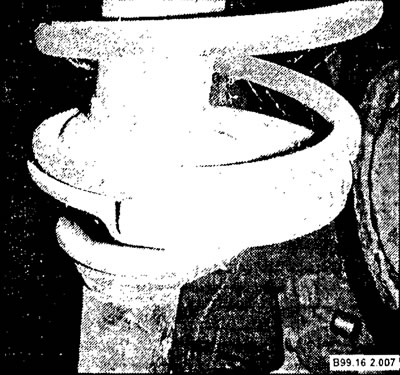

При установке пружина должна быть установлена так, как показано на фото.
Сборка
Сборка производится в обратной последовательности с учетом следующего:
После сжатия винтовой пружины при помощи специального приспособления предварительно затяните самоконтрящуюся гайку.

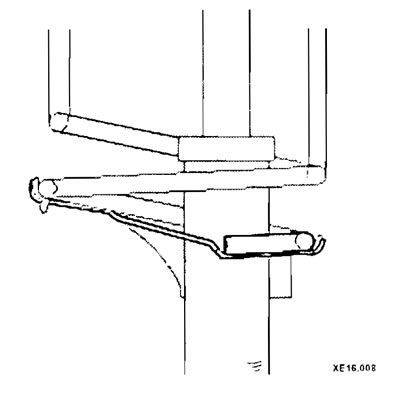

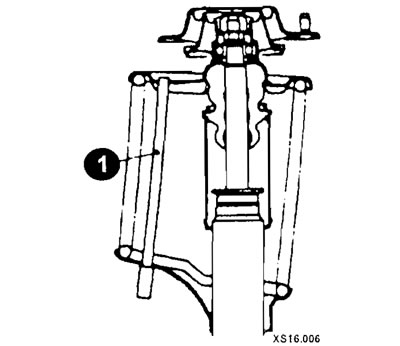

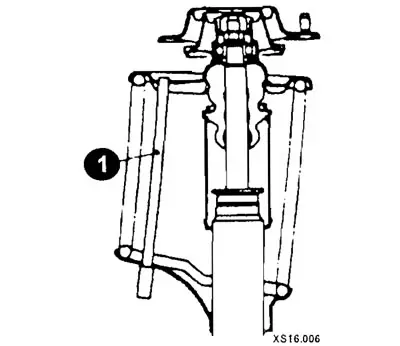

Совместите отверстия в нижней и верхней опорных чашках пружины стойки (некоторые модели). Эту работу легко выполнить, используя отрезок трубы (1) так, как показано на рисунке.
Правильно совместите два торцевых витка пружины с канавками в верхней и нижней чашках, и затем ослабьте приспособление для сжатия пружины.

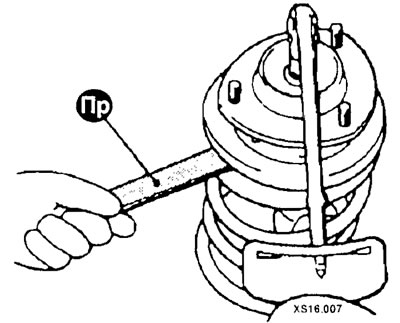

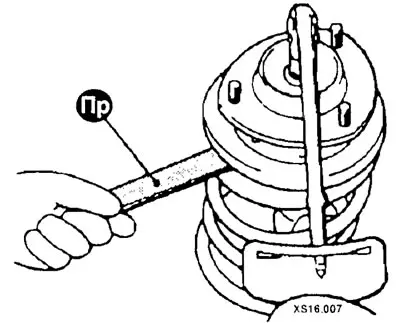

Затяните самоконтрящуюся гайку требуемым моментом затяжки при помощи приспособления.
