Главная > Accent > MC (2005-2010) > Общая информация > Руководство по эксплуатации >

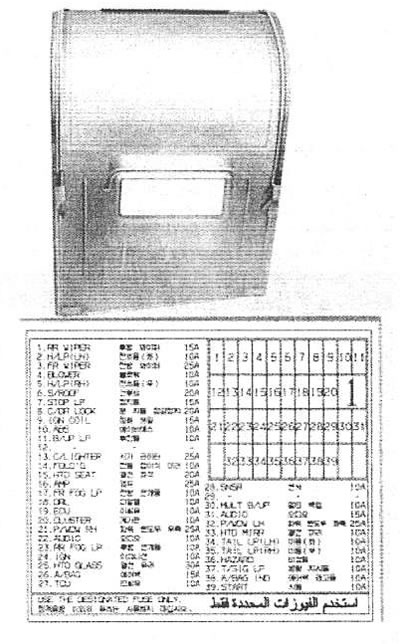

Блок предохранителей в салоне

0



ПредохранительНоминалЗащищаемый компонент электрооборудования
1RR WIPER15AКомбинированный переключатель фар, привод заднего стеклоочистителя
2Н/LP(LH)10AЛевая фара
3FR WIPER25AКомбинированный переключатель фар, привод переднего стеклоочистителя
4BLOWER10AДатчик влажности в салоне, блок управления кондиционером, ВСМ, реле нагнетающего вентилятора, привод люка, реле нагревателя №2, №3 (диз. дв.)
5H/LP(RH)10AПрава фара, комбинация приборов, блок управления DRL
6S/ROOF20AЭлектропривод люка
7STOP LP15AРазъем передачи данных, выключатель стоп-сигнала, реле электроприводов окон, диагностический разъем
8C/DR LOCK20AМеханизмы замков всех дверей, ВСМ, переключатель электроприводов окон на двери водителя, механизм замка задних дверей
9IGN COIL10AКатушки зажигания №1, №2, №3, №4, конденсатор
10ABS10AВыключатель ESP. Датчик угла поворота, блок управления ABS, блок управления ESP, диагностический разъем
11B/UP LP10AВыключатель фонаря заднего хода, переключатель коробки передач
12--Не использован
13C/LIGHTER25AПрикуриватель, электрический разъем
14FOLD'G10AПереключатель электроприводов наружных зеркал заднего вида
15HTD SEAT20AПереключатель обогревателя сиденья водителя и вспомогательного обогревателя
16AMP25AАМР
17FR FOG LP10AВыключатель противотуманных фар, противотуманные фары, ВСМ
18DRL10AБлок управления DRL
19ECU10AБлок управления ECM, PCM, EPS
20CLUSTER15AВСМ, комбинация приборов, генератор, блок управления DRL
21P/WDWRH25AПереключатель электропривода окон на двери водителя и на правой задней двери, вспомогательный переключатель электропривода окон
22AUDIO10AЭлектроприводы наружных зеркал, цифровые часы, аудиосистема
23RR FOG LP10AЗадний комбинированный фонарь, выключатель заднего противотуманного фонаря, ВСМ
24IGN10AПереключатель и механизм регулирования фар, реле нагревателя топливного фильтра (диз. дв.), реле противотуманных фар
25HTD GLASS30AВСМ, обогреватель заднего окна
26A/BAG15AБлок управления системой подушек безопасности
27TCU10AВыключатель повышенной передачи, ТСМ (диз. дв.), импульсные генераторы А и В (диз. дв.), датчик скорости движения
28SNSR10AВыключатель подушки безопасности пассажира
29--Не использован
30MULT B/UP (power connector)10AОсвещение салона и багажного отсека, цифровые часы, светильники на верхней консоли, блок управления кондиционером, комбинация приборов, предупреждающие огни дверей ВСМ
31AUDIO (power connector)15AАудиосистема
32P/WDW LH25AПереключатель электропривода окон на двери водителя и на левой задней двери
33HTD MIRR10AЕСМ, электроприводы наружных зеркал, РСМ, переключатель обогревателя заднего окна
34TAIL LP (LH)10AЛевый задний комбинированный фонарь, подсветка номерного знака (3-дв.), левая фара, блок управления DRL
35TAIL LP (RH)10AПравый задний комбинированный фонарь, подсветка номерного знака (3-дв.), права фара, подсветка номерного знака (4-дв.)
36HAZARD10AРеле и переключатель аварийной сигнализации
37T/SIG LP10AВыключатель аварийной сигнализации
38A/BAG IND10AСветовой индикатор на комбинации приборов
