Снятие
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

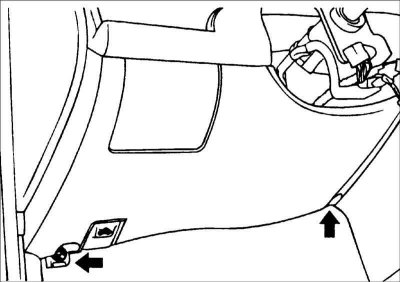

2. Выверните винты крепления нижней декоративной панели, расположенной под панелью приборов.

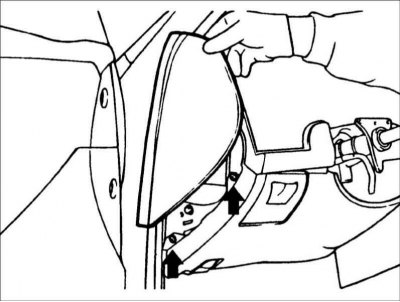

3. Выверните винты крепления боковой декоративной панели и снимите ее с панели приборов.

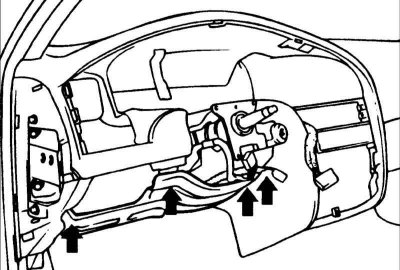

4. Снимите кронштейн поддержки панели приборов со стороны водителя.

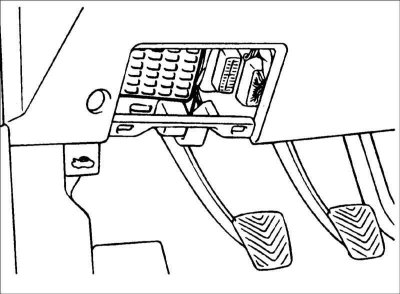

5. Отсоедините разъемы от блока предохранителей.
Проверка
1. Убедитесь, что предохранители надежно закреплены в своих гнездах.
2. Убедитесь, что номинальный ток предохранителя соответствует цепи, которую он защищает.
3. Проверьте целостность предохранителей. Если предохранитель необходимо заменить используйте новый предохранитель требуемой мощности. Всегда определите причину перегорания предохранителя и перед установкой нового предохранителя устраните источник неисправности.

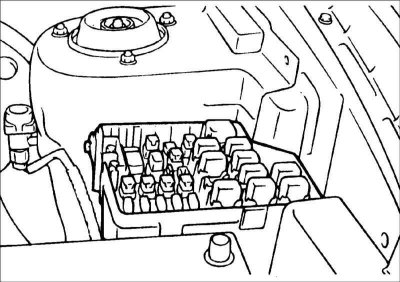

Электрические цепи, защищаемые предохранителями и пережигаемыми перемычками, расположенными в моторном отсеке
| Контур | Ток, А |
| Аккумуляторная батарея | 50 |
| Генератор | 100 |
| Конденсор | 20 |
| Зажигание | 30 |
| ABS 1 | 30 |
| ABS 2 | 20 |
| Радиатор | 20 |
| ЕСМ | 20 |
| Вентилятор | 30 |
