Замена элементаў задняй дзверы (Hyundai Tucson JM)

Абліцоўванне дзвярэй

1. Зняць накрыўку ўнутранай ручкі (А).

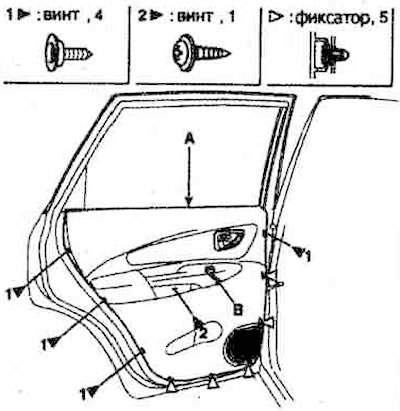

2. Адкруціць шрубы (А) мацавання ўнутранай абліцоўкі дзверы, затым зняць фіксатары абліцоўвання. Зняць абліцоўванне дзверы. Адлучыць праводку ад перамыкача (У) сервопривода перамяшчэння шкла.

3. Зняць ушчыльняльнік абліцоўвання.



4. Устаноўка вырабляецца ў паслядоўнасці зваротнай зняццю.

Шкло дзвярэй

1. Зняць абліцоўванне дзвярэй.

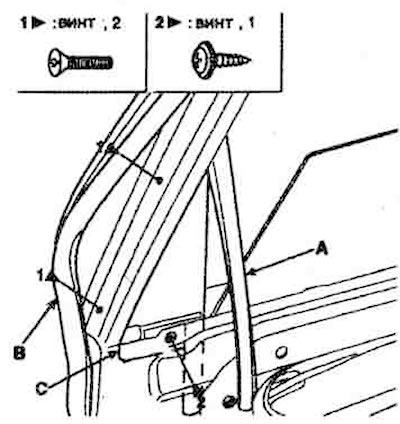

2. Зняць накіроўвалую (А), ушчыльняльнік дзвярэй (У), затым зняць дэльтападобны молдынг (З).

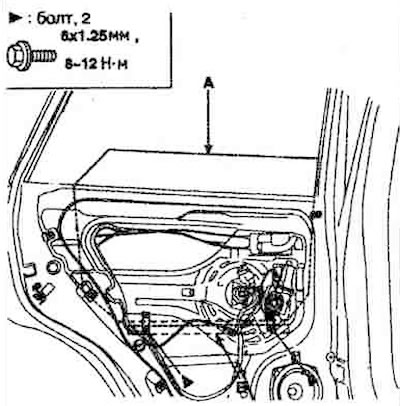

3. Перамясціць шкло (А) у становішча пры якім можна адкруціць ніты мацавання. Выняць шкло праз спецыяльны праём (У).







4. Устаноўка вырабляецца ў паслядоўнасці зваротнай зняццю.

Заўвага. Пасля ўсталёўкі пераканацца ў адсутнасці зазораў паміж шклом і накіроўвалай.

Задняя накіравальная

1. Зняць абліцоўванне дзвярэй.

2. Зняць шкло.

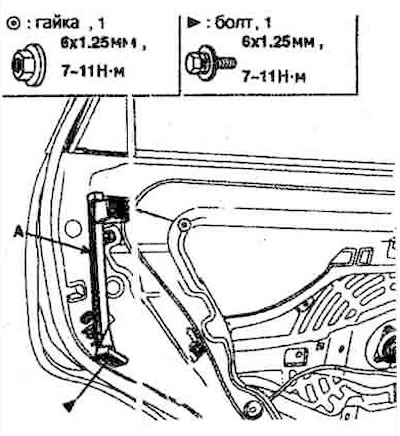

3. Адкруціць ніты і гайкі мацавання накіроўвалай. Затым зняць накіроўвалую (А).



4. Устаноўка вырабляецца ў паслядоўнасці, зваротнай зняццю.

Рухавік сервапрывада

1. Зняць абіцоўку дзвярэй.

2. Адлучыць штэкер (А) ад рухавіка сервапрывада.

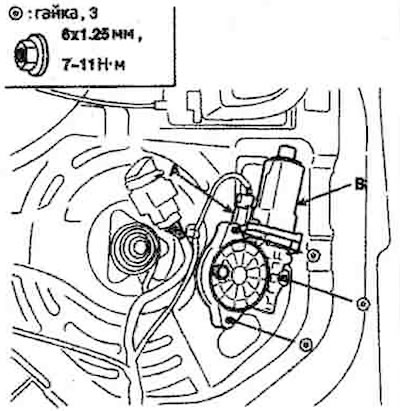

3. Адкруціць гайкі мацавання і зняць рухавік (У).



4. Устаноўка вырабляецца ў паслядоўнасці зваротнай зняццю.

Модуль дзвярэй

1. Зняць абліцоўванне дзвярэй.

2. Зняць шкло.

3. Зняць накіроўвалую шкла.

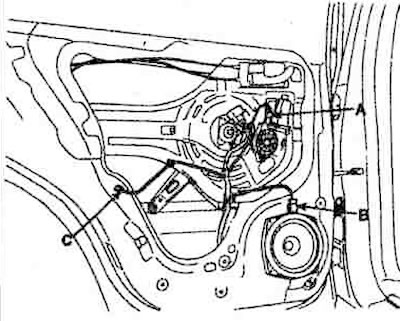

4. Адлучыць праводку ад рухавіка сервапрывада (А), дынаміка (У) і прывада замка (З). Зняць фіксатары.

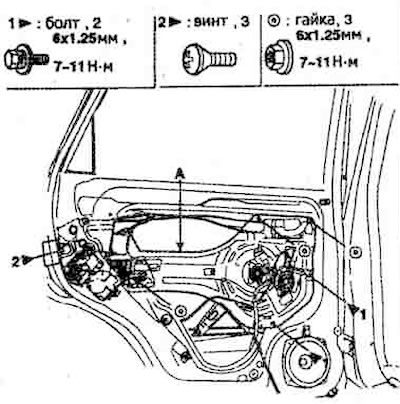

5. Зняць модуль дзвярэй у зборы (А).



6. Устаноўка вырабляецца ў паслядоўнасці зваротнай зняццю.

Заўвага. Праверыць лёгкасць зачынення і адкрыцці дзвярэй.

Замак дзвярэй

1. Зняць модуль дзвярэй.

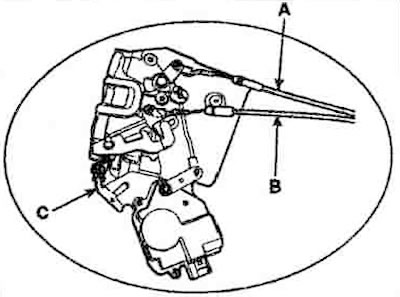

2. Зняць вечка замка, затым адлучыць трос замка (А) і трос унутранай ручкі (У).

3. Зняць замак (З).



4. Устаноўка вырабляецца ў паслядоўнасці зваротнай зняццю.

Дынамік

1. Зняць абліцоўванне дзвярэй.

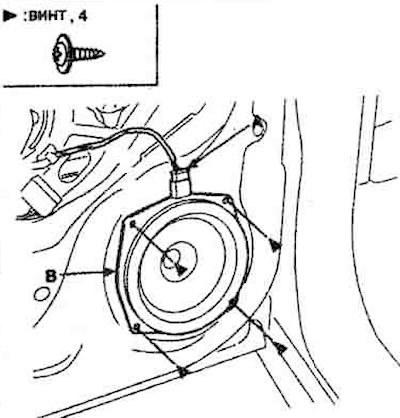

2. Адлучыць праводку ад дынаміка (А), затым зняць дынамік (У).

3. Устаноўку вырабляць у паслядоўнасці зваротнай зняццю.
