Водяная помпа

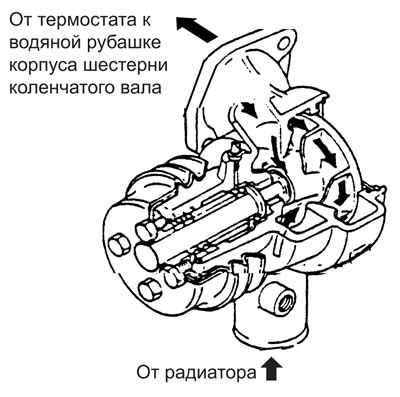

Помпа центробежного действия установлена с левой стороны корпуса шестерни коленчатого вала, и приводится в движение шкивом через клиновой ремень.
На одной стороне вала помпы установлена крыльчатка с герметизирующей прокладкой. Шариковый подшипник вала помпы смазывается консистентной смазкой.
Разборка и проверка

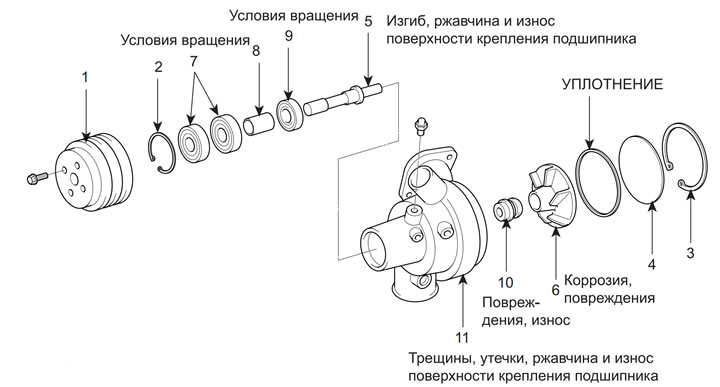

Порядок разборки
1. Шкив помпы;
2. Стопорное кольцо;
3. Стопорное кольцо;
4. Крышка;
5. Вал помпы;
6. Крыльчатка;
7. Шариковый подшипник;
8. Распорная втулка;
9. Шариковый подшипник;
10. Герметизирующая прокладка;
11. Корпус помпы.
- Повторная сборка проводится в обратном порядке.
- В области уплотнения не должно быть каких-либо масляных пятен.
- Избегайте загрязнения герметизирующей прокладки.
- Уплотнение не предназначено для повторного использования.
1. Проверка утечки.
- Проверка утечки через вал.
- Проверка утечки через крышку помпы.

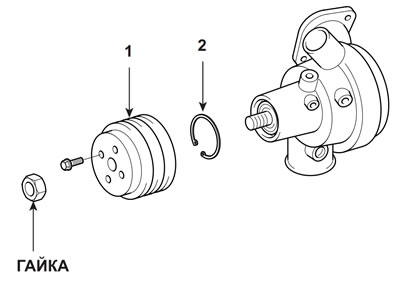

2. Снимите шкив помпы (1).
Снимите стопорное кольцо (2).

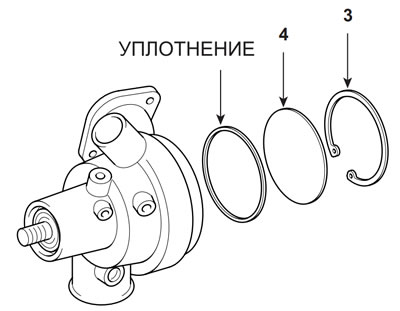

3. Снимите стопорное кольцо (3) и отделите крышку (4).
4. Проверьте зазор между крыльчаткой и помпой, а затем проверьте, вращая крыльчатку, исправность подшипника.
5. Замените уплотнение при повторной сборке.
