Рычаг передней подвески: 1 – стойка стабилизатора поперечной устойчивости; 2 – тормозной диск; 3 – рулевая тяга; 4 – рычаг подвески; 5 – подрамник; 6 – штанга стабилизатора поперечной устойчивости
Снятие
Снимите переднее колесо.
Выпрессовка пальца шарового шарнира наконечника рулевой тяги из поворотного кулака
Выпрессуйте палец шарового шарнира наконечника рулевой тяги из поворотного кулака с помощью съемника 09568-34000.

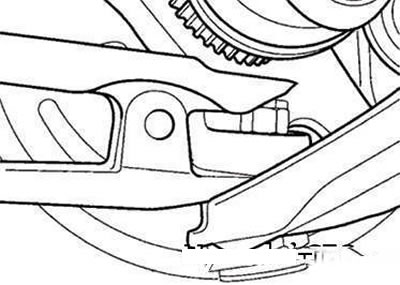

Выпрессовка пальца шаровой опоры из поворотного кулака
Выпрессуйте с помощью съемника 09568-34000 шаровую опору из рычага подвески.
Отверните болты крепления стойки подвески к поворотному кулаку.

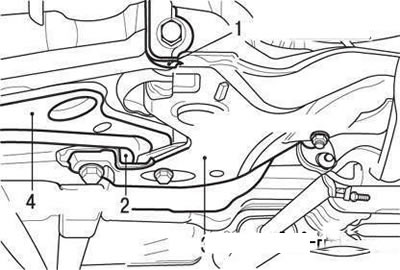

Сайлентблоки рычага подвески: 1 – сайлентблок А; 2 – сайлентблок G; 3 – подрамник; 4 – рычаг подвески
Отверните болты крепления сайлентблоков А и G рычага подвески.
Снимите рычаг подвески.
Установка
Установка рычага подвески проводится в порядке, обратном снятию.
Затяните резьбовые соединения указанными ниже моментами.
Момент затяжки, Н·м:
- Гайки крепления колеса — 90–100
- Гайка крепления пальца шаровой опоры рычага подвески — 60–72
- Болт крепления сайлент-блока А — 95–120
- Болт крепления сайлент-блока G — 130–150
- Гайки крепления пальцев шаровых шарниров стойки стабилизатора поперечной устойчивости — 35–45
