Снятие
1. Отсоедините, в первую очередь, провод от отрицательной клеммы аккумуляторной батареи, затем – от положительной. Снимите аккумуляторную батарею и опору батареи.

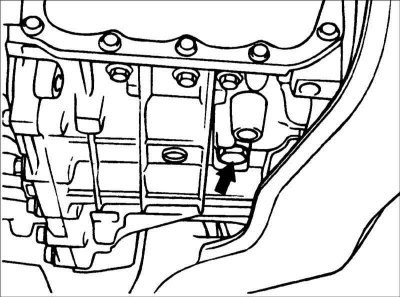

2. Выверните сливную пробку и слейте в подходящую емкость трансмиссионное масло из коробки передач.
3. Снимите воздушный фильтр.
4. Отсоедините разъем от датчика спидометра.
5. Отсоедините разъем от переключателя диапазонов коробки передач, соленоидальный разъем и разъем от датчика температуры масла.

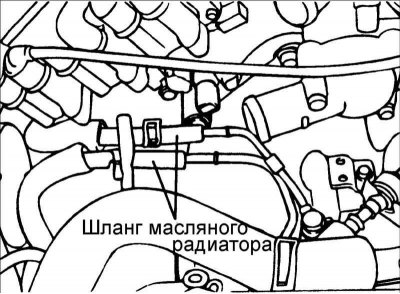

6. Отсоедините шланг от масляного радиатора.

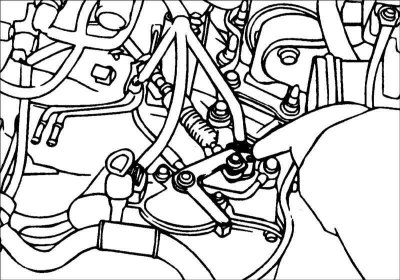

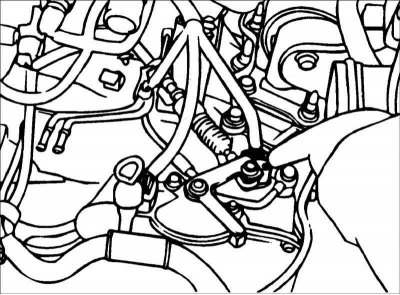

7. Снимите трос управления.

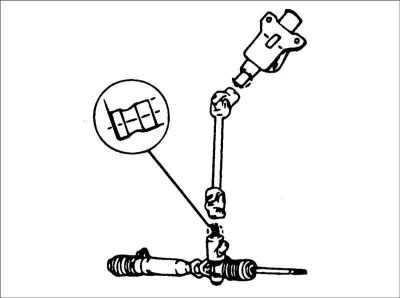

8. Отсоедините карданный шарнир вала рулевой колонки от рулевой передачи.
Внимание! Отметьте положение карданного шарнира вала рулевой колонки и вала рулевой передачи.
9. Отсоедините шланг от насоса усилителя рулевого управления.
10. Отсоедините возвратный шланг от масляного насоса усилителя рулевого управления.

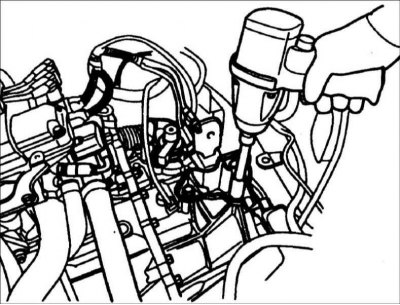

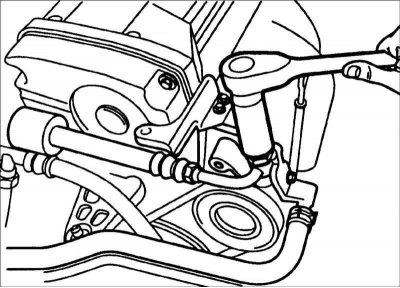

11. Выверните верхние болты крепления коробки передач.

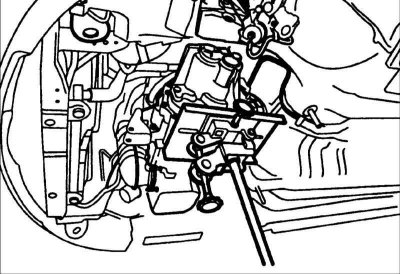

12. Специальным приспособлением J28467–B, J28467–125 поддержите двигатель так, чтобы вес двигателя воспринимался приспособлением.

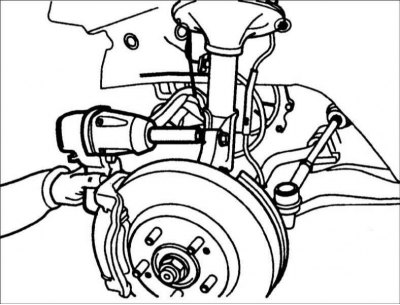

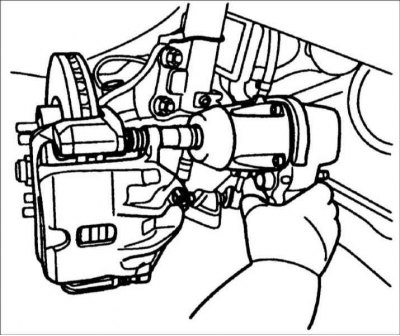

13. Снимите передние колеса и суппорты передних тормозов.

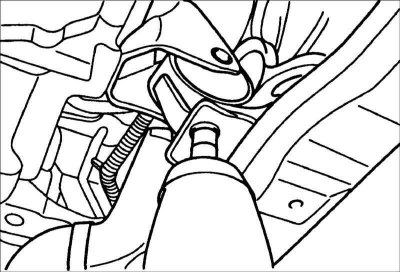

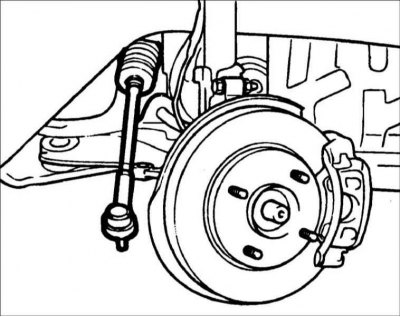

14. Отсоедините от поворотного кулака шаровой шарнир наконечника рулевой тяги.

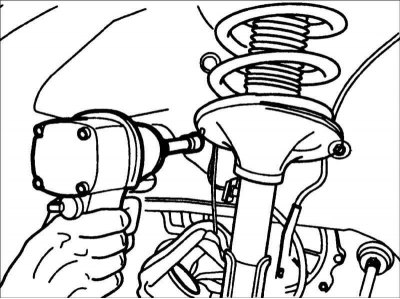

15. Снимите датчик скорости и выверните болты крепления передней стойки к поворотному кулаку.

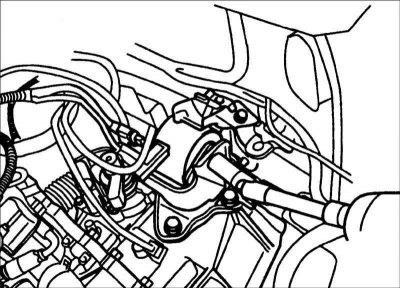

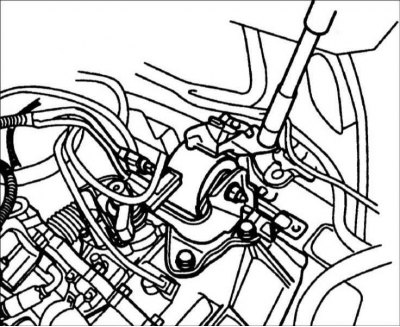

16. Снимите кронштейн коробки передач.
- a. Выверните болт крепления опоры.
- b. Выверните (верхний) болт со стороны кузова.
- c. Выверните (боковой) болт со стороны кузова.
- d. Выверните боковой монтажный болт крепления коробки передач.

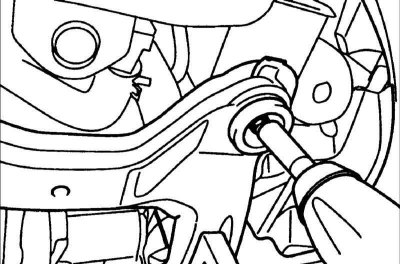

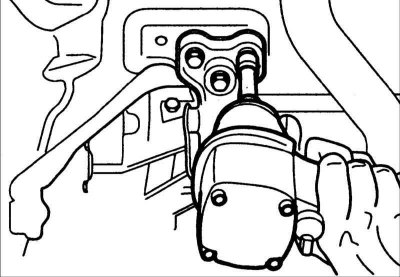

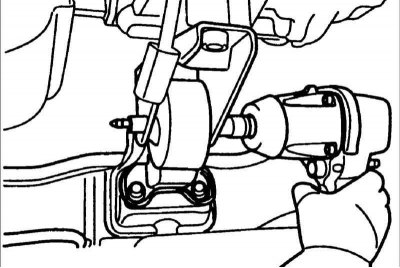

17. Снимите передний роликовый стопор.
- a. Выверните болт крепления опоры.
- b. Выверните (верхний) болт крепления стопора.
- c. Выверните (нижний) болт крепления стопора.

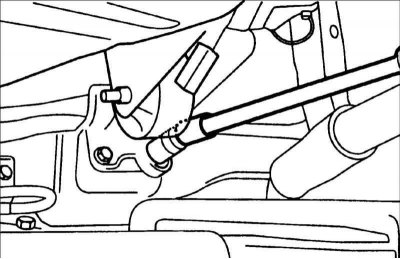

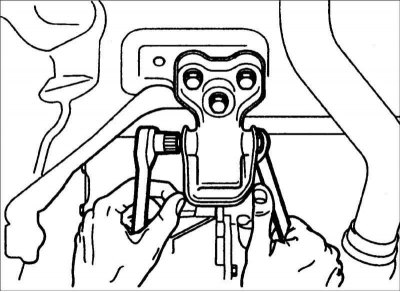

18. Снимите задний роликовый стопор.
- a. Выверните болт крепления опоры.
- b. Выверните болт крепления стопора.
19. Снимите приводной вал.

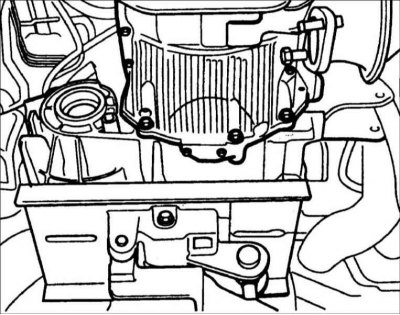

20. Выверните болты и снимите нижнюю раму.
21. Поддержите коробку передач домкратом.
22. Выверните нижние болты крепления коробки передач.
23. Выверните болты крепления коробки передач к двигателю.
24. Снимите коробку передач с автомобиля.
Последовательность установки кронштейнов.
- 1) Кронштейн установки двигателя.
- 2) Верхний кронштейн коробки передач.
- 3) Кронштейн задней опоры.
- 4) Кронштейн передней опоры.
При установке кронштейна передней опоры будьте осторожны, чтобы не повредить опору, что может привести к повышенной вибрации.
Установка
1. Установите на переднюю часть коробки передач гидротрансформатор и установите коробку передач к двигателю.
Предупреждение! Если гидротрансформатор установить сначала на двигатель, при установке коробки передач может быть повреждено уплотнительное кольцо коробки передач.
2. Установите трос управления коробкой передач и отрегулируйте следующим образом.
- Переместите рычаг селектора и переключатель диапазонов коробки передач в положение N и установите трос управления коробкой передач.

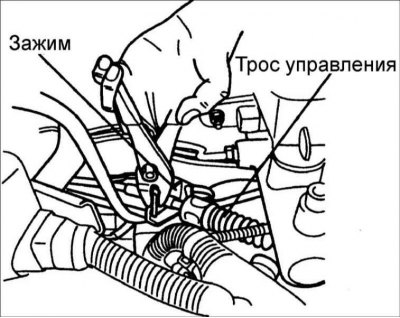

- При подсоединении троса управления к устанавливающему кронштейну коробки передач, установите зажим так, чтобы он вошел в контакт с тросом управления.
- Регулировочной гайкой выберите любой свободный ход в тросе управления и проверьте, что рычаг селектора перемещается плавно.
- Проверьте, что трос управления отрегулирован правильно.
3. Установка проводится в последовательности обратной снятию.
