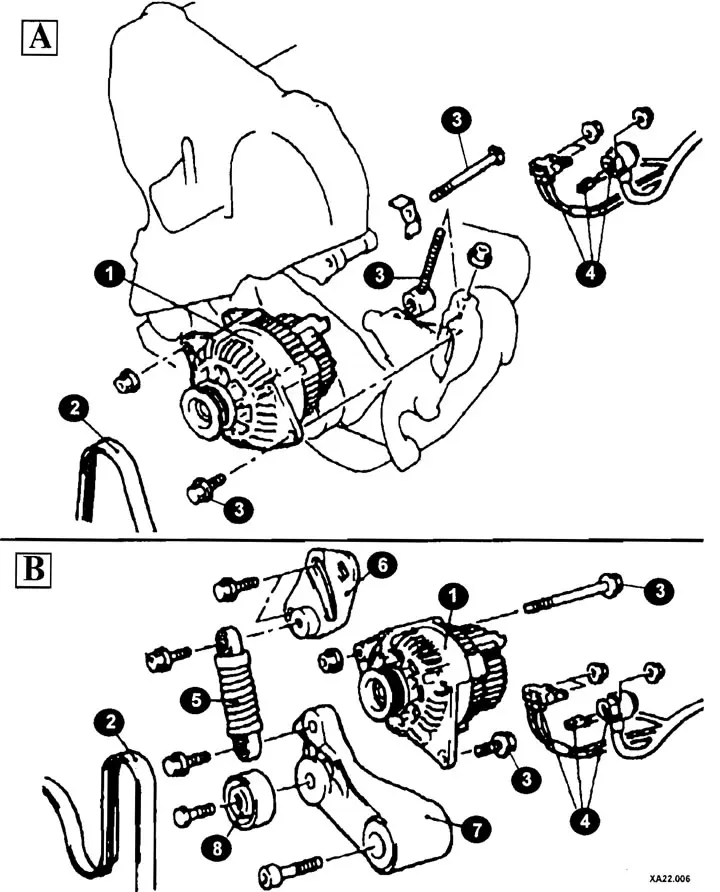

Типичные установочные элементы генератора
А - модели без кондиционера;
Б - модели привода;
1 - генератор;
2 - ремень привода;
3 - болт;
4 - разъемы генератора;
5 - пружина;
6 - планка;
7 - натяжитель;
8 - ролик.
Снятие
На автомобилях с кондиционером установите ключ с храповым механизмом на натяжную планку генератора.
Ослабьте болты крепления генератора.
Медленно ослабьте натяжение ремня генератора, затем снимите ремень.
Отсоедините электрические разъемы генератора.
Отверните болт крепления натяжной планки генератора.
Отверните гайку регулировочного болта.
Отверните болты и снимите натяжную планку генератора.
Отверните болты и снимите ролик.
Отверните болты и снимите натяжитель, извлеките болт крепления генератора и снимите генератор.
Установка
Установка осуществляется в обратной последовательности с учетом следующего:
Установите ключ с храповым механизмом на натяжную планку генератора и натяните ремень, следя за правильностью укладки ремня привода в ручьи шкивов.
Затяните болты крепления планки.
