Примечание: для различных комплектаций и рынков сбыта расположение и количество вентиляторов может отличаться от показанного.

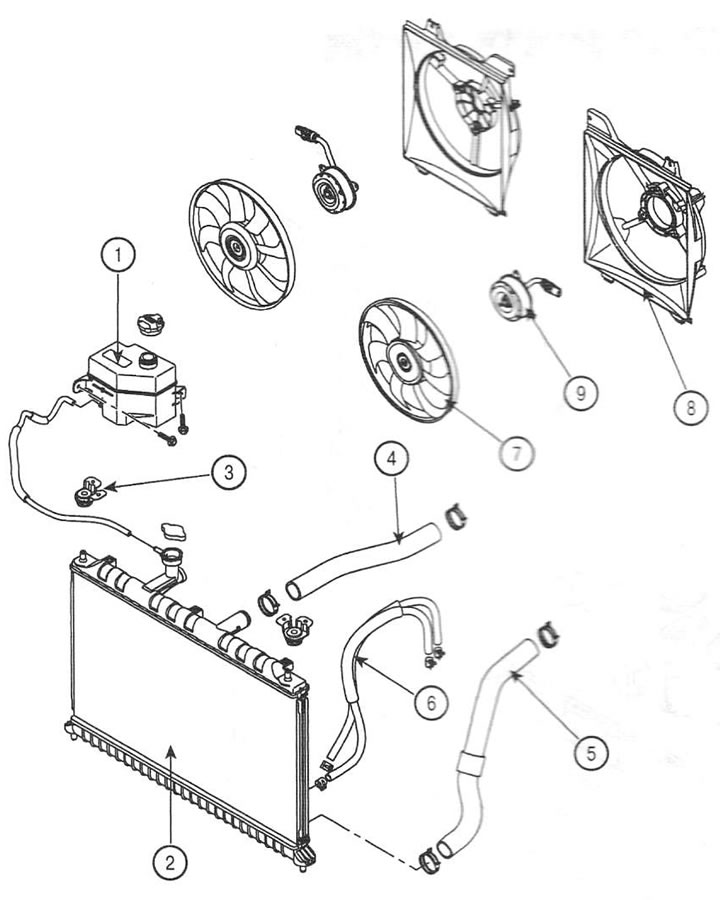

1. Расширительный бачок
2. Радиатор
3. Опорный кронштейн радиатора
4. Верхний патрубок
5. Нижний патрубок
6. Шланги радиатора трансмиссионной жидкости
7. Вентилятор
8. Кожух вентилятора
9. Электродвигатель вентилятора
Снятие
1. Слейте охлаждающую жидкость. Для ускорения слива снимите крышку радиатора.

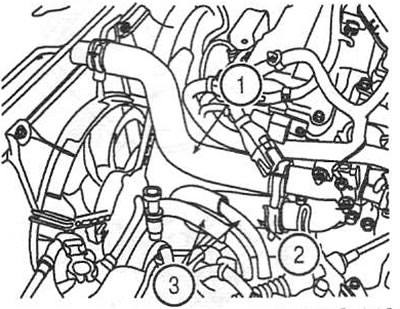

2. Отсоедините верхний (1) и нижний (2) патрубки радиатора. Отсоедините шланги радиатора трансмиссионной жидкости (3).

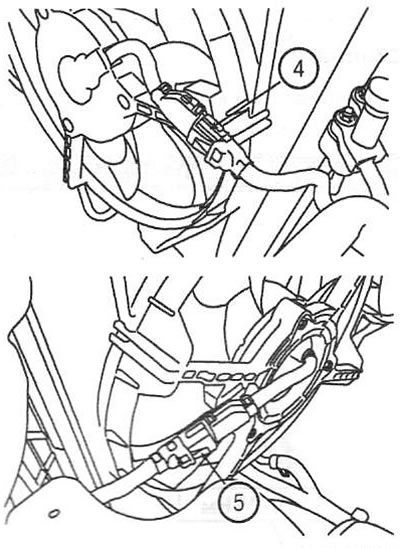

3. Отсоедините разъемы (4 и 5) вентиляторов.

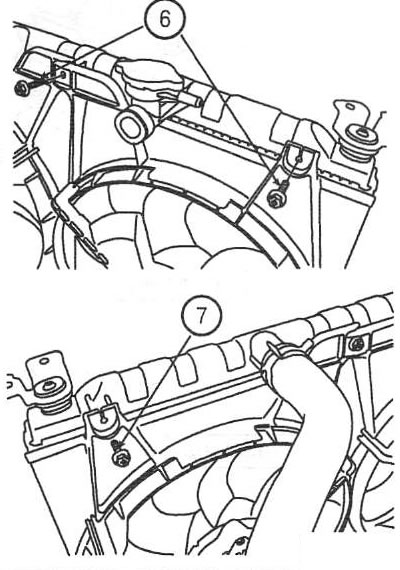

4. Выверните болты крепления (6 и 7) и снимите вентиляторы в сборе с кожухом. Момент затяжки: 7-11 Нм.
5. Снимите верхние кронштейны радиатора (8 и 9) и извлеките радиатор из моторного отсека. Момент затяжки: 7-11 Нм.
Установка
6. Установка выполняется в обратной последовательности.
7. Заправьте систему охлаждающей жидкостью
