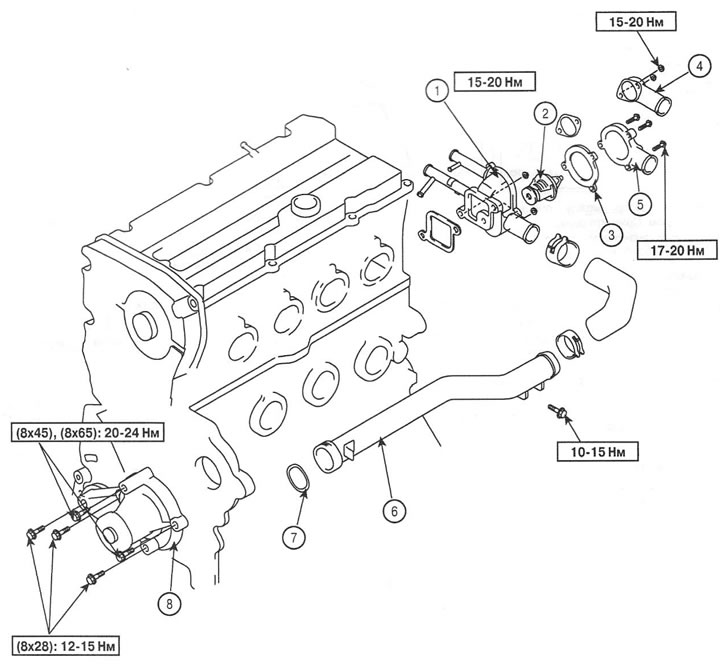

Примечание: на рисунке показаны элементы системы охлаждения двигателя 1,6 л. Система охлаждения двигателя 1,4 л конструктивно отличается только объединенными в единый блок впускным и выпускным патрубками ОЖ.
1. Корпус термостата
2. Термостат
3. Прокладка
4. Впускной патрубок
5. Выпускной патрубок
6. Впускная труба
7. Уплотнительное кольцо
8. Насос ОЖ
