Снятие
1. Отсоедините провод от отрицательной клеммы АКБ.

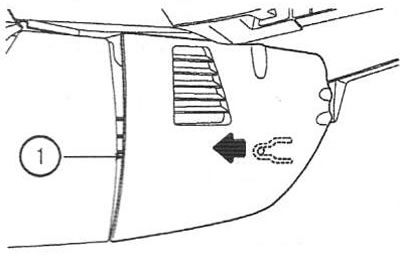

2. Снимите правую облицовку напольной консоли (1).

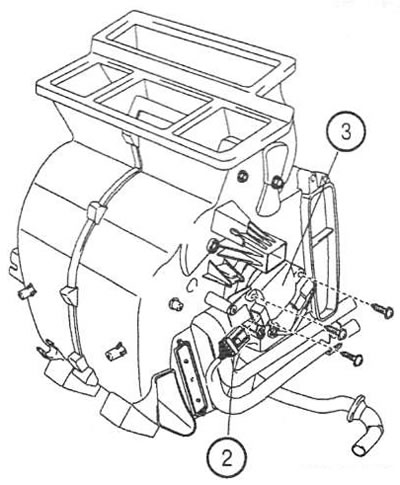

3. Отсоедините разъем привода (2). Открутите винты и снимите привод (3).
Установка
4. Установка выполняется в порядке, обратном снятию.
Проверка
5. Выключите зажигание.
6. Отсоедините разъем привода.

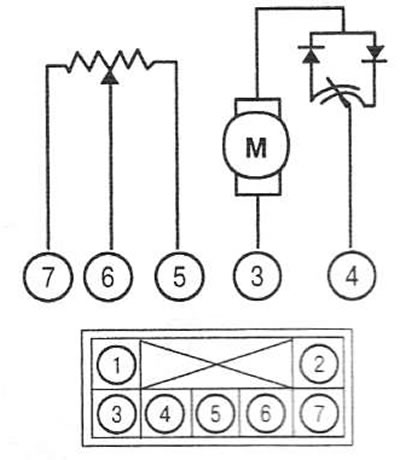

7. Подайте напряжение 12 В на контакт 3 и заземлите контакт 4 разъема привода. Проверьте, чтобы вал сервопривода вращался в сторону увеличения температуры. Измените полярность соединения и проверьте, чтобы вал вращался в противоположную сторону (снижение температуры).
1. - ; 2. - ; 3. Охлаждение ; 4. Обогрев; 5. +5 В; 6. Сигнал; 7. «Масса»
8. Измерьте напряжение между контактами 7 и 6 разъема привода.
Примечание: если величина напряжения меньше 0,1 В или больше 4,9 В, привод неисправен и подлежите замене.
| Режим | Напряжение, В |
| Максимальное охлаждение | 0,3 ± 0,15 |
| Максимальный обогрев | 4,7 ± 0,15 |
