Порядок выполнения
1. Установите универсальный шарнир на вал шестерни рулевой передачи.

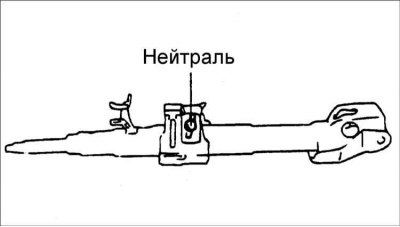

Предупреждение! Если рулевая колонка оборудована механизмом регулировки угла наклона, выполняйте следующие условия.
Предупреждение! Невыполнение этих условий может привести к деформированию кронштейна угла наклона, в результате чего может быть поврежден рычаг угла наклона и фиксатор рычага.
![](https://www.hyundaibook.ru/img/accent/2832.jpg)
2. Перед установкой проверьте, что на кронштейне имеется отверстие для шпильки.

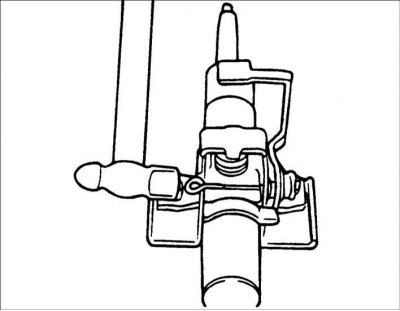

- 1) Если это так, закрепите рычаг угла наклона в нейтральном положении и установите стопор шпильки в отверстие, затем разъедините рычаг угла наклона.
![](https://www.hyundaibook.ru/img/accent/2833.jpg)

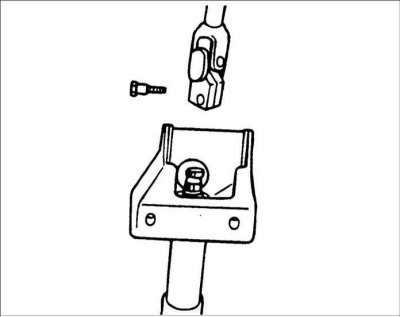

- 2) В противном случае, закрепите рычаг угла наклона около нейтрального положения.
![](https://www.hyundaibook.ru/img/accent/2834.jpg)

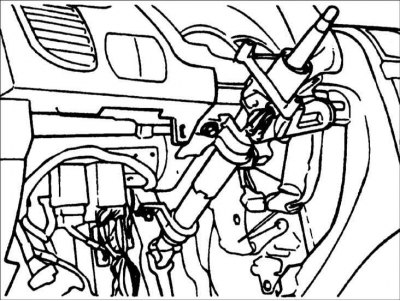

3. Вверните болт, крепящий к рулевому валу U–образный элемент универсального шарнира.
Момент затяжки: 15–20 Н·м
![](https://www.hyundaibook.ru/img/accent/2835.jpg)

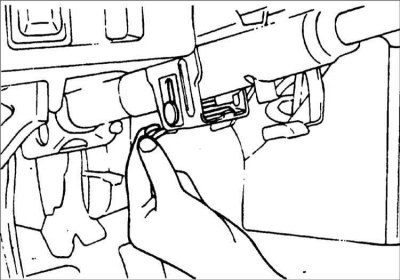

4. Временно вверните два монтажных болта.
5. Вверните две монтажных гайки.
Момент затяжки: 13–18 Н·м
6. Затяните требуемым моментом затяжки эти два монтажных болта.
![](https://www.hyundaibook.ru/img/accent/2836.jpg)
7. Если стопор шпильки установлен, переместите рулевую колонку в нижнее положение.
