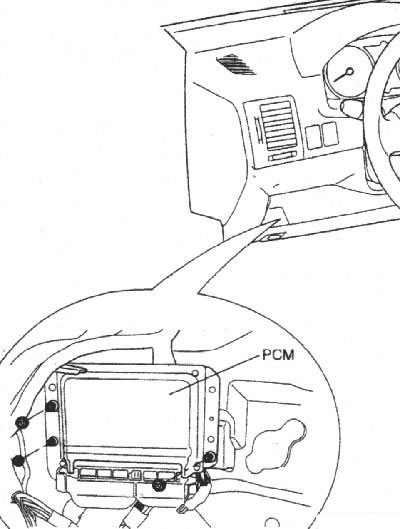

Расположение электронного блока управления автоматической коробкой передач
Контрольная лампа загорается при появлении неисправностей в следующих элементах системы:
- датчике температуры трансмиссионной жидкости
- генераторе импульсов (PG-A);
- генераторе импульсов (PG-B);
- переключающем электромагнитном клапане «A» (SCSV-A);
- переключающем электромагнитном клапане «В» (SCSV-B);
- переключающем электромагнитном клапане «С» (SCSV-C);
- электромагнитном клапане регулировки давления «A» (PCSV-A);
- электромагнитном клапане регулировки давления «В» (PCSV-B);
- электромагнитном клапане демпфирующей муфты (DCCSV);
- синхронизации переключения;
- переключателе режимов работы коробки передач.

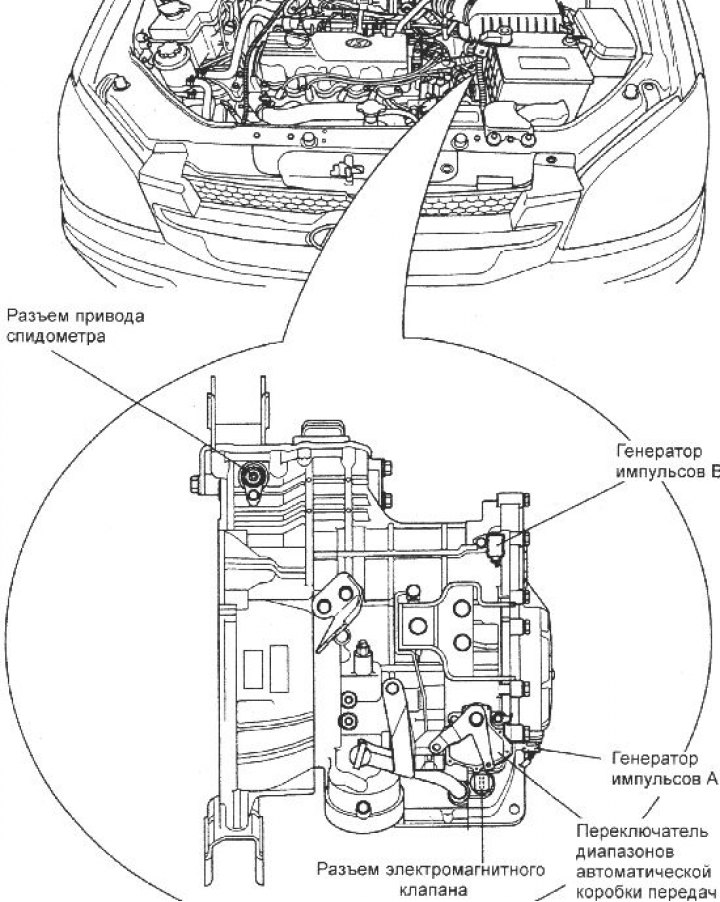

Расположение электронных элементов управления автоматической коробкой передач
