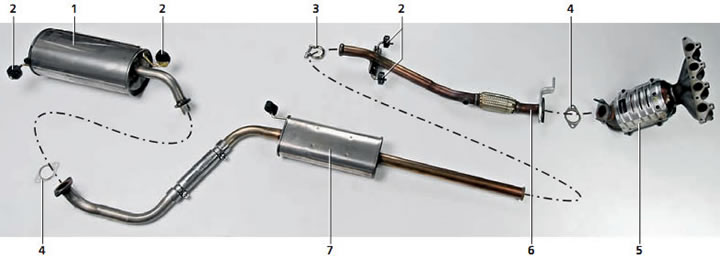

Система выпуска отработавших газов: 1 - основной глушитель; 2 - резиновая подушка; 3 - хомут; 4 - металлоармированная прокладка; 5 - катколлектор; 6 - промежуточная труба с металлокомпенсатором; 7 - дополнительный глушитель.
Особенности устройства
Выхлопная система состоит из выпускного коллектора, каталитического нейтрализатора, приемной трубы глушителей, глушителей. Необходимый для работы с регулируемым каталитическим нейтрализатором датчик концентрации кислорода (лямбда-зонд) установлен в корпусе каталитического нейтрализатора. Приемная труба глушителей крепится к каталитическому нейтрализатору, установленному на фланце выпускного коллектора. Все детали соединены друг с другом с помощью резьбовых соединений и могут заменяться по отдельности. Самостопорящиеся гайки и прокладки после снятия следует заменять новыми. Резиновые кольца крепления элементов системы выпуска и резиновые буфера следует проверять на отсутствие трещин и повреждений, а при необходимости – заменять. При установке новой системы выпуска отработавших газов рекомендуется заменять и все элементы крепления.
