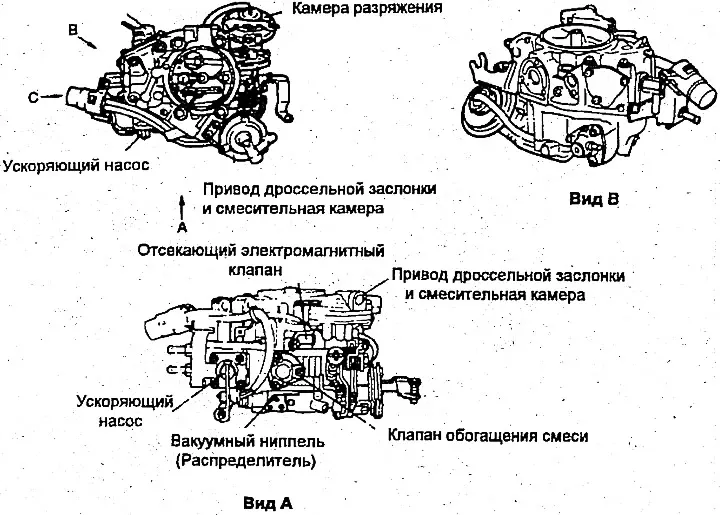

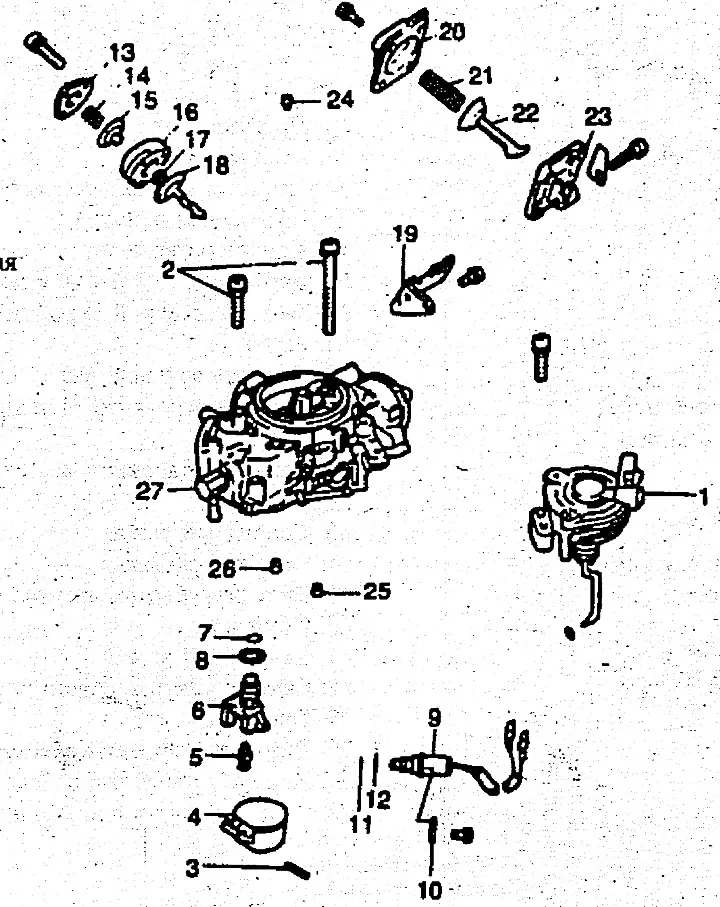

- 1. Привод дроссельной заслонки и смесительная камера
- 2. Винт
- 3. Штифт
- 4. Поплавок
- 5. Игольчатый клапан
- 6. Седло игольчатого клапана.
- 7. Уплотнительное кольцо
- 8. Уплотнение
- 9. Держатель
- 10. Отсекающим электромагнитный клапан
- 11. Уплотнительное кольцо
- 12. Уплотнительное кольцо
- 13. Крышка
- 14. Пружина
- 15. Диафрагма
- 16. Корпус
- 17. Пружина
- 18. Диафрагма
- 19. Кронштейн
- 20. Крышка
- 21. Пружина
- 22. Диафрагма
- 23. Корпус
- 24. Главный воздушный жиклер (первая камера)
- 25. Вспомогательный жиклер (первая камера)
- 26. Вспомогательный жиклер (вторая камера)
- 27 Крышка поплавковой камеры

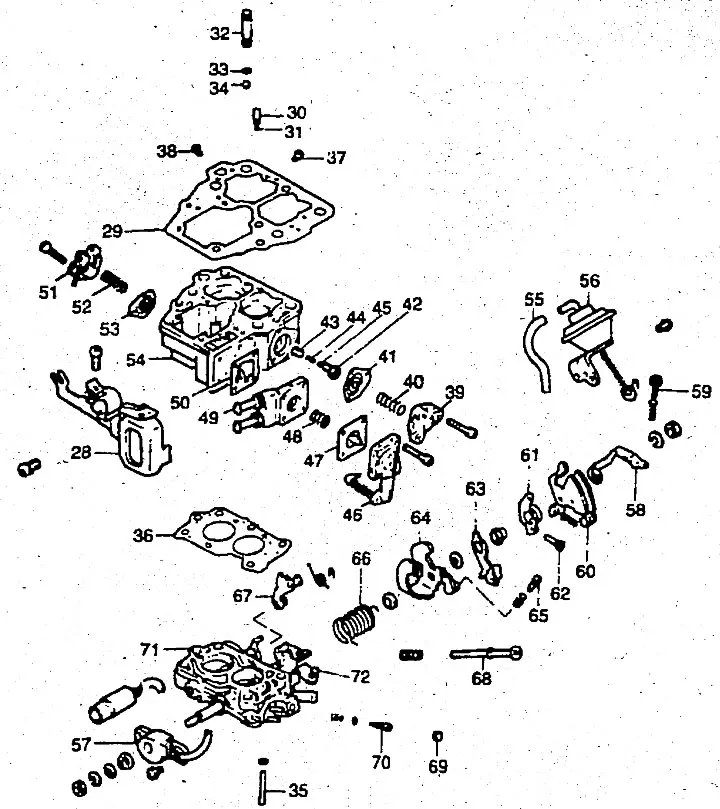

- 28. Кронштейн
- 29. Прокладка поплавковой камеры
- 30. Грузик
- 31. Шарик
- 32. Пробка-
- 33. Уплотнительное кольцо
- 34. Шарик
- 35. Винт
- 36. Прокладка
- 37. Главный жиклер (первая камера)
- 38. Главный жиклер (вторая камера)
- 39. Крышка
- 40. Пружина
- 41. Диафрагма
- 42. Клапан жиклера обогащения смеси
- 43. Жиклер обогащения смеси
- 44. Пружина
- 45. Шарик
- 46. Крышка насоса в сборе
- 47. Диафрагма
- 48. Пружина
- 49. Корпус насоса
- 50. Прокладка
- 51. Крышка
- 52. Пружина
- 53. Диафрагма
- 54. Корпус смесительной камеры
- 55. Вакуумный шланг
- 56. Камера разрежения
- 57. Датчик Положения дроссельной заслонки (TPS) (для автоматической коробки передач)
- 58. Рычаг
- 59. Регулировочный винт
- 60. Рычаг дроссельной заслонки
- 61. Толкатель
- 62. Винт регулировки высокой частоты вращения х/ хода .
- 63. Свободный рычаг
- 64. Опорная пластина
- 65. Винт регулировки частоты вращения х/хода (S AS-2)
- 66. Пружина
- 67. Вторичный рычаг
- 68. Винт регулировки частоты вращения х/хода (SAS-1)
- 69. Пробка
- 70. Винт регулировки качества смеси (MAS)
- 71. Корпус дроссельной заслонки
- 72. Винт регулировки частоты вращения х/хода (SAS-3)
