Регулировка тормозной педали

0

1. Высота расположения педали.

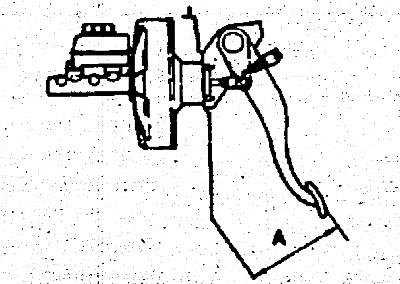

  • Высота от верха педали до пола "А" — 163-168 мм



Если высота расположения педали не соответствует этому эначению, проведите регулировку, руководствуясь следующими рекомендациями.
  • 1) Отведите назад включатель стоп-сигнала в положение, когда он не контактирует с рычагом педали.
  • 2) Проверните включатель стоп-сигнала до тех пор, пока расстояние между этим включателем и рычагом педали не достигает нормируемой величины, и затем, закрепите включатель контргайкой.

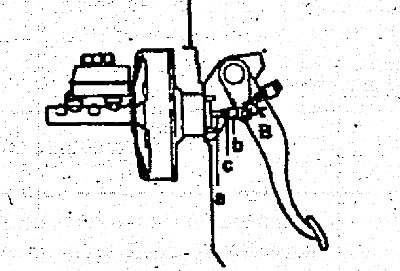

  • Зазор между педалью и включателем стоп-сигнала "В" — 05-1.0 мм



2. Свободный ход педали тормоза.

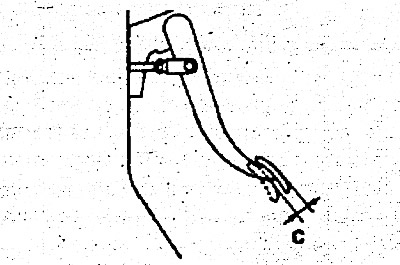

  • Свободный ход педали "С" — 3-8 мм



3. Запустите двигатель и нажмите на педаль тормоза приблизительно с усилием 500 Н (50 кгс) и замерьте расстояние между педалью и полом кузова автомобиля.

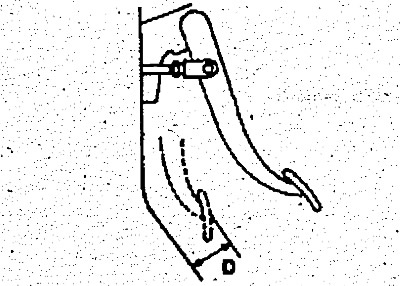

Расстояние от педали до пола "D":
  • конца педаль нажита с усилием 50 кгс — 70 мм или более
  • когда педаль полностью нажата без наличия тормозной жидкости в системе — 50 мм или более
