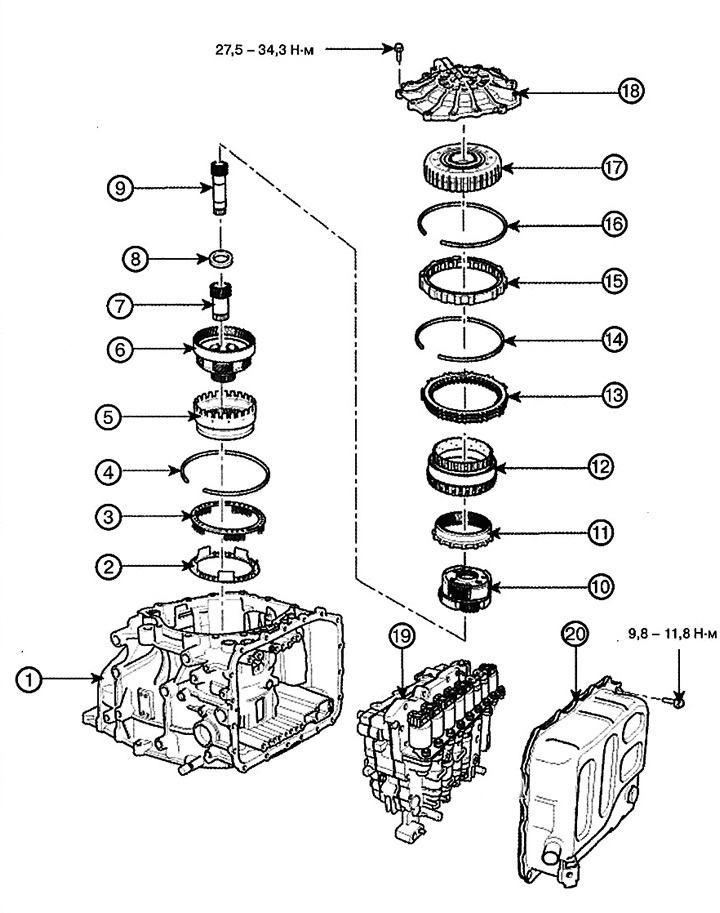

Автоматическая коробка передач в сборе — устройство (Hyundai Tucson LM)

1. Корпус коробки передач
2. Диск тормоза понижающей передачи и передачи заднего хода
3. Возвратная пластина понижающей передачи заднего хода
4. Стопорное кольцо
5. Передняя шестерня с внутренним зацеплением
6. Передняя планетарная шестерня
7. Передняя солнечная (центральная) шестерня
8. Упорный подшипник
9. Промежуточная солнечная (центральная) шестерня
10. Промежуточная задняя планетарная шестерня
11. Задняя шестерня с внутренним зацеплением
12. Одностороннее внутреннее кольцо муфты
13. Комплект дисков тормоза понижающей передачи и передачи заднего хода
14. Стопорное кольцо
15. Одностороннее кольцо муфты
16. Стопорное кольцо
17. Муфта повышающей передачи
18. Задняя крышка коробки передач
19. Корпус клапанов
20. Крышка корпуса клапанов

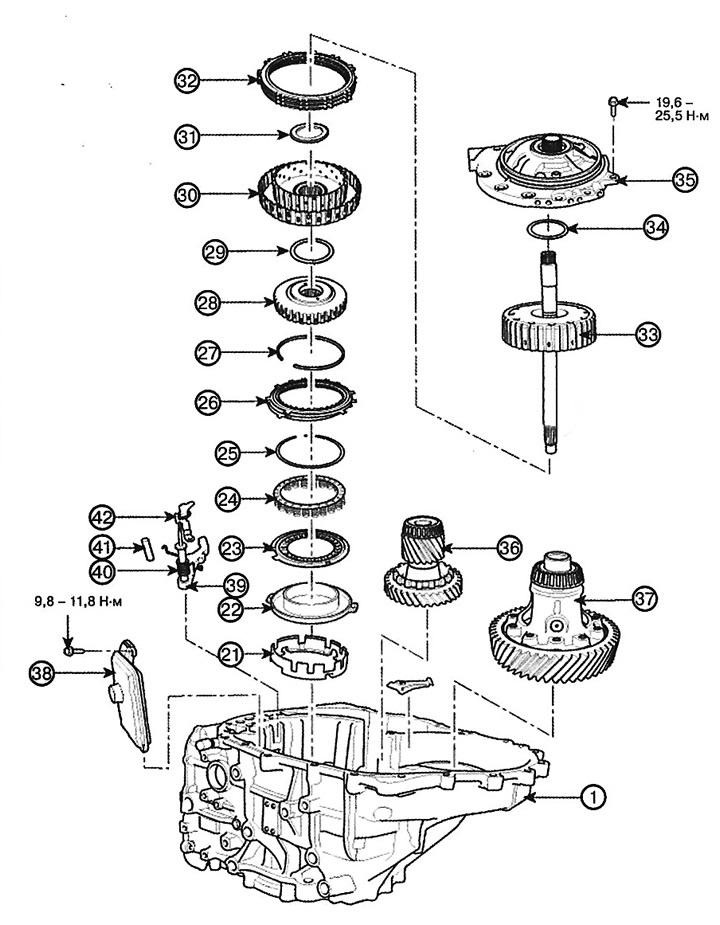

1. Корпус коробки передач
21. Держатель тормоза понижающей передачи
22. Камера тормоза понижающей передачи
23. Диск тормоза понижающей передачи
24. Пластина тормоза понижающей передачи
25. Стопорное кольцо
26. Комплект дисков тормоза понижающей передачи
27. Стопорное кольцо
28. Ступица тормоза понижающей передачи
29. Упорная шайба
30. Ступица 35R и 2/6
31. Упорный подшипник
32. Комплект дисков тормоза 2/6
33. Муфта 35R
34. Упорная шайба
35. Масляный насос
36. Ведомая шестерня раздаточной коробки
37. Дифференциал в сборе
38. Масляный фильтр
39. Механизм стояночного режима коробки передач ("Р")
40. Вал и пружина механизма стояночного режима коробки передач ("Р")
41. Ось опоры
42. Направляющая механизма стояночного режима коробки передач ("Р")
