Внимание: ознакомьтесь с разделом "Меры безопасности при выполнении работ" главы "Техническое обслуживание и общие процедуры проверок и регулировок".
Снятие и установка
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи и надежно заизолируйте разъем провода.
Внимание: после отсоединения провода аккумуляторной батареи подождите не менее 30 секунд, прежде чем приступить к дальнейшей работе.
2. Отверните винты крепления модуля фронтальной подушки безопасности с помощью ключа под внутренний шестигранник.
Внимание: снятый модуль подушки безопасности следует хранить в чистом сухом месте, защитной накладкой (лицевой стороной) вверх.
3. Для отсоединения разъема спирального провода SRS от модуля подушки безопасности нажмите на фиксатор по направлению к внешней стороне и освободите его.
Внимание: во избежание повреждения разъема не прилагайте значительного усилия при отсоединении разъема, соединяющего спиральный провод и модуль подушки безопасности.
4. Снимите модуль фронтальной подушки безопасности водителя.
5. С помощью специального инструмента снимите рулевое колесо.
Примечание: не применяйте ударный способ (с помощью молотка) снятия рулевого колеса.
6. Снимите верхний и нижний кожухи рулевой колонки.
7. Снимите нижнюю отделку панели приборов.
8. Снимите спиральный провод SRS.
9. Отсоедините разъемы проводки и снимите подрулевой комбинированный переключатель.
10. Отверните болты крепления и отделите замок зажигания от рулевой колонки.
Проверка

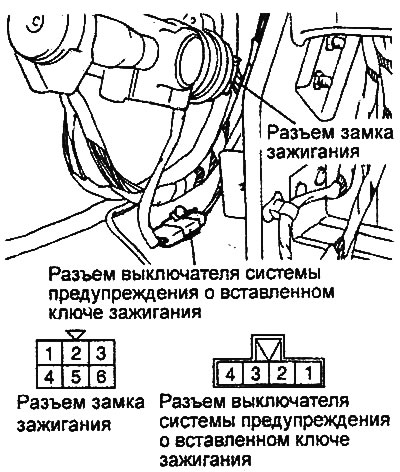

1. Отсоедините разъем замка зажигания, расположенный под рулевой колонкой.
2. Проверьте состояние цепи между выводами разъема.
3. Если состояние цепи отличается от указанного, то замените замок зажигания.
Таблица. Проверка замка зажигания.
Примечание: символом отмечен выключатель системы предупреждения о вставленном ключе зажигания, совмещенный с подсветкой личинки замка зажигания.
