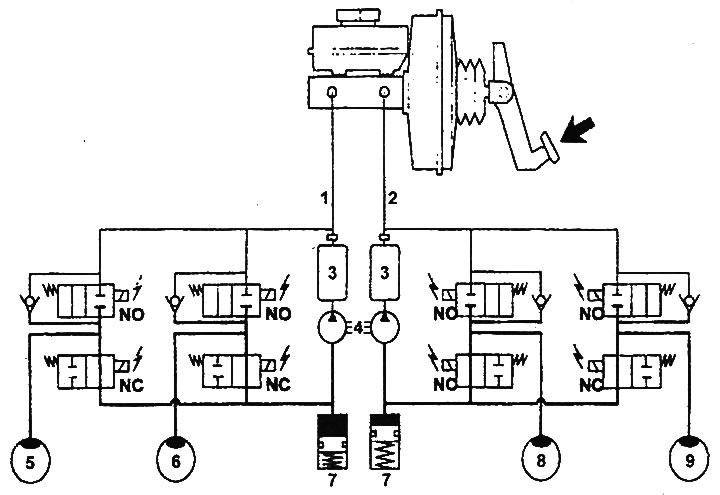

Гидравлическая схема систем ABS/EBD/TCS.
1 - магистраль вторичного поршня главного тормозного цилиндра, 2 - магистраль первичного поршня главного тормозного цилиндра, 3 - гидроаккумулятор высокого давления, 4 - насос, 5 - тормозной механизм переднего левого колеса, 6 - тормозной механизм заднего правого колеса, 7 - гидроаккумулятор низкого давления, 8 - тормозной механизм заднего левого колеса, 9 - тормозной механизм переднего правого колеса.
