Снятие и установка
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Выверните винт и снимите рамку комбинации приборов.
5. Установка проводится в последовательности, обратной снятию.
Проверка спидометра
1. Отрегулируйте давление в шинах.
2. Установите автомобиль на стенд для проверки спидометра и установите клинья под задние колеса.
3. Проверьте, находятся ли показания спидометра в пределах допуска, приведенного в технических данных.
Внимание! При проверке спидометра внезапно не нажимайте на педаль сцепления и резко не увеличивайте/уменьшайте скорость.
Примечание. Износ шин и несоответствующее давление в шинах приводит к увеличению погрешности измерения скорости.
Тахометр
1. Подсоедините прибор «Scan» к диагностическому разъему.
2. Запустите двигатель. Сравните показания спидометра автомобиля с показаниями испытательного тахометра. Если разность показаний превышает допустимые значения, замените тахометр.
Предупреждение!
- 1. Изменение полярности тахометра приведет к повреждению полупроводниковых приборов внутри тахометра.
- 2. При снятии и установке тахометра будьте осторожны, чтобы не уронить или ударить его.
Указатель уровня топлива
1. Отсоедините разъем от датчика уровня топлива.

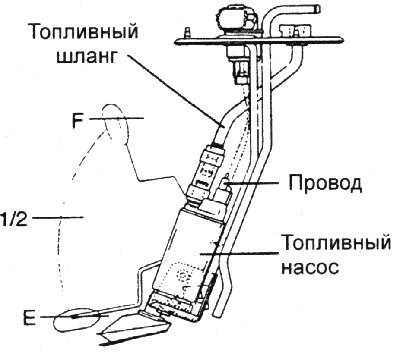

2. Подсоедините лампу мощностью 3,4 Вт и рабочим напряжением 12 В к клеммам 2 и 3 проводной части разъема.
3. Включите зажигание и убедитесь что контрольная лампа горит в полный накал и стрелка указателя показывает полный бак.
Проверка сопротивления
1. Подсоедините переменное сопротивление к клеммам 2 и 3. Проверьте, что указатель показывает уровень топлива в соответствии с изменением сопротивления. В противном случае замените указатель уровня топлива.
| Сопротивление, Ом | Уровень |
| 110 | Е (Пустой) |
| 32,5 | 1/2 |
| 4,0 | F (Полный) |
2. Также убедитесь, что при перемещении поплавка из положения «Е» в положение «F» сопротивление изменяется плавно.
Указатель температуры
1. В моторном отсеке отсоедините разъем от датчика температуры охлаждающей жидкости.
2. Включите зажигание и убедитесь, что стрелка указателя находится в положении «холодный». Выключите зажигание.

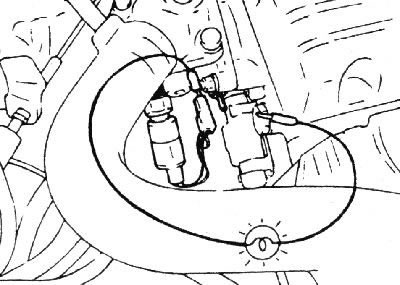

3. Подсоедините лампу мощностью 3,4 Вт и рабочим напряжением 12 В к клемме разъема датчика и «массе».
4. Включите зажигание.
5. Контрольная лампа должна гореть, а стрелка указателя находиться в положении «горячий».
Датчик температуры
1. Омметром измерьте сопротивление между контактами 2 и «массой».
2. Если сопротивления не соответствуют приведенным в таблице, замените указатель температуры.
| Температура,°C | 60 | 85 | 110 | 125 |
| Сопротивление, Ом | 118 | 49 | 25 | 14,6 |
Датчик давления масла
1. Убедитесь, что при выключенном двигателе имеется проводимость между контактом датчика и «массой».
2. Убедитесь, что при работающем двигателе отсутствует проводимость между контактом датчика и «массой».
3. В противном случае замените датчик давления масла.
