Порядок выполнения

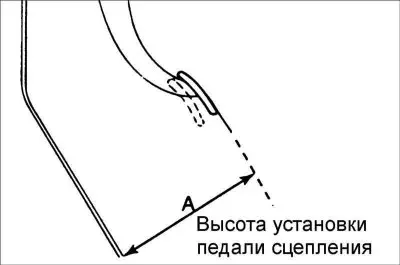

1. Измерьте расстояние от передней поверхности педали до коврового покрытия. Высота установки педали сцепления (A): 166,9 мм.

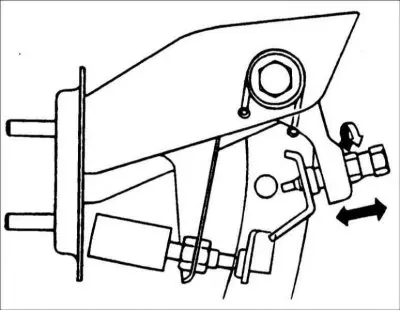

2. Если высота установки педали сцепления не соответствует требуемому значению, отрегулируйте его следующим образом:
- a. ослабьте контргайку и, вращая болт, отрегулируйте свободный ход педали сцепления, затем затяните контргайку;
Внимание! После регулировки затяните болт, пока он не достигнет упора педали, затем затяните контргайку.
- b. вращайте толкатель до достижения требуемой высоты установки педали, затем затяните контргайку.
Предупреждение! При регулировке высоты установки или свободного хода педали сцепления будьте осторожны, чтобы не переместить толкатель к главному цилиндру сцепления.

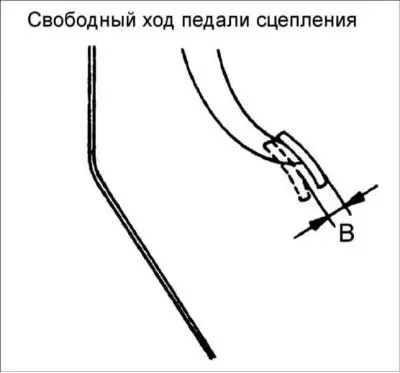

3. Рукой нажмите педаль сцепления до появления ощутимого сопротивления и измерьте величину свободного хода.
Свободный ход педали сцепления (В): 6–13 мм.
